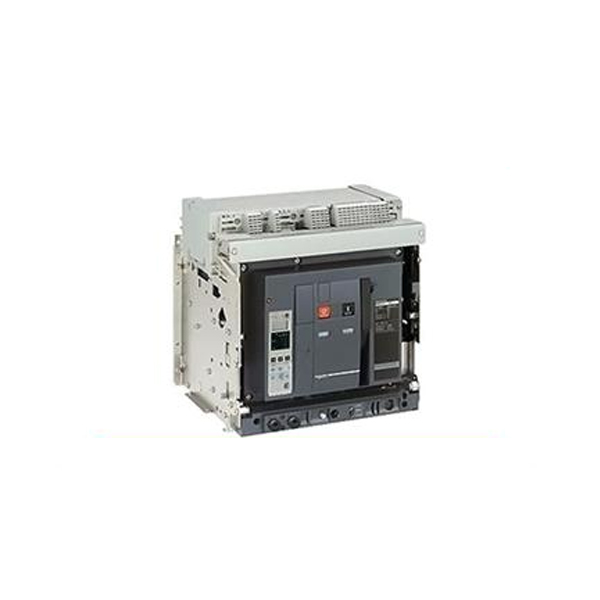

🔧 کلید هوایی اشنایدر | راهحل حرفهای برای حفاظت و کنترل سیستمهای برقی
شرکت نوین فیدار اسپاد بهعنوان یکی از پیشگامان تأمین تجهیزات الکتریکی صنعتی در ایران، کلیدهای هوایی اشنایدر (Schneider Air Circuit Breaker – ACB) را با کیفیت برتر و مطابق با استانداردهای بینالمللی نظیر IEC 60947-2، UL 489 و ANSI C37.13 ارائه میدهد. این کلیدها بهعنوان یکی از پیشرفتهترین تجهیزات حفاظتی برای سیستمهای الکتریکی با جریان بالا طراحی شدهاند و در صنایع مختلف از جمله نفت و گاز، پتروشیمی، فولاد، خودروسازی، و تأسیسات زیرساختی کاربرد دارند. کلیدهای هوایی اشنایدر با قابلیتهای حفاظتی پیشرفته، دوام بالا، و انعطافپذیری در طراحی، راهحلی ایدهآل برای مدیریت ایمن و کارآمد سیستمهای برقی هستند.
🌟 ویژگیهای کلیدی کلید هوایی اشنایدر
- انواع سری: سری NT (630 تا 1600 آمپر) و سری NW (800 تا 6300 آمپر)
- جنس بدنه: مواد عایق پلیمری مقاوم با استاندارد IP54 برای محافظت در برابر گردوغبار و رطوبت
- استاندارد طراحی: IEC 60947-2، UL 489، ANSI C37.13
- رنج جریان: 630 تا 6300 آمپر
- قدرت قطع: 42 تا 150 کیلوآمپر (بسته به مدل)
- تعداد پلها: 3 پل و 4 پل
- دمای کاری: -25°C تا +70°C
- واحد حفاظتی: رله میکرولوجیک (MicroLogic) با قابلیت تنظیم حفاظت در برابر اضافهبار، اتصال کوتاه، خطای زمین، و عدم تعادل فاز
- مزایا: عمر مفید بیش از 20 سال، قابلیت کنترل از راه دور، کاهش زمان قطعی سیستم (کمتر از 30 میلیثانیه)، نصب و نگهداری آسان
🔍 مشخصات فنی کلید هوایی اشنایدر
- نوع محصول: کلید هوایی (Air Circuit Breaker – ACB)
- سریهای موجود:
- سری NT: 630 تا 1600 آمپر، قدرت قطع تا 50 کیلوآمپر
- سری NW: 800 تا 6300 آمپر، قدرت قطع تا 150 کیلوآمپر
- جنس مواد:
- بدنه: پلیمر مقاوم با روکش ضدخوردگی
- کنتاکتها: آلیاژ نقره-تنگستن برای افزایش هدایت الکتریکی
- استاندارد طراحی: IEC 60947-2، UL 489، ANSI C37.13
- رنج ولتاژ کاری: 220 تا 690 ولت AC (50/60 هرتز)
- تلرانس دمایی: -25°C تا +70°C (برای ذخیرهسازی: -40°C تا +85°C)
- پرداخت سطح: پوشش الکترواستاتیک برای مقاومت در برابر خوردگی
- تست و بازرسی:
- تست عایقی: ولتاژ عایقی تا 3000 ولت
- تست استقامت مکانیکی: تا 20,000 سیکل عملکرد
- تست استقامت الکتریکی: تا 8000 سیکل عملکرد
- واحد حفاظتی میکرولوجیک:
- حفاظت LSI: اضافهبار طولانیمدت (Long-time)، اتصال کوتاه تأخیری (Short-time)، اتصال کوتاه آنی (Instantaneous)
- حفاظت G: خطای زمین
- قابلیت تنظیم دیجیتال با دقت ±5%
- ابعاد:
- سری NT: عرض 276 تا 422 میلیمتر، ارتفاع 352 میلیمتر
- سری NW: عرض 352 تا 767 میلیمتر، ارتفاع 439 میلیمتر
💲 لیست قیمت کلید هوایی اشنایدر (سری NT، 3 پل)
| مدل | جریان نامی (آمپر) | قدرت قطع (kA) | قیمت واحد (تومان) |
|---|---|---|---|
| NT06H1 | 630 | 42 | 18,500,000 |
| NT08H1 | 800 | 42 | 20,200,000 |
| NT10H1 | 1000 | 42 | 22,800,000 |
| NT12H1 | 1250 | 50 | 25,500,000 |
| NT16H1 | 1600 | 50 | 28,700,000 |
📊 لیست قیمت کلید هوایی اشنایدر (سری NW، 4 پل)
| مدل | جریان نامی (آمپر) | قدرت قطع (kA) | قیمت واحد (تومان) |
|---|---|---|---|
| NW08H | 800 | 65 | 32,000,000 |
| NW20H | 2000 | 100 | 48,500,000 |
| NW40H | 4000 | 100 | 72,000,000 |
| NW63H | 6300 | 150 | 98,000,000 |
🧾 نکات مهم درباره قیمتها:
- قیمتها برای سفارشات تکی بوده و برای سفارشات عمده تخفیف ویژه اعمال میشود.
- قیمتها بدون احتساب مالیات بر ارزش افزوده و هزینه حمل است.
- برای مدلهای موتوردار یا کشویی، لطفاً استعلام قیمت کنید.
- قیمتها ممکن است با توجه به نوسانات بازار و نرخ ارز تغییر کنند.
🌐 کاربردهای کلید هوایی اشنایدر
- صنایع نفت و گاز: حفاظت از سیستمهای توزیع برق در پالایشگاهها و سکوهای نفتی
- صنایع پتروشیمی: مدیریت بارهای سنگین در واحدهای فرآیندی
- صنایع فولاد: حفاظت از کورههای قوس الکتریکی و تجهیزات سنگینمراکز داده: تأمین برق پایدار و حفاظت از سرورها
- تأسیسات زیرساختی: سیستمهای توزیع برق در بیمارستانها، فرودگاهها، و مترو
- صنایع دریایی: حفاظت از سیستمهای برقی کشتیها و بنادر با استاندارد IEC 60092
🔧 فرآیند تولید و کنترل کیفیت
مراحل تولید
- ساخت بدنه: استفاده از پلیمرهای مقاوم با استاندارد IP54 برای حفاظت در برابر گردوغبار و رطوبت
- مونتاژ کنتاکتها: استفاده از آلیاژ نقره-تنگستن برای کاهش مقاومت الکتریکی و افزایش طول عمر
- نصب واحد حفاظتی: مونتاژ رلههای میکرولوجیک با قابلیت برنامهریزی دیجیتال
- پوششدهی: پوشش الکترواستاتیک برای مقاومت در برابر خوردگی
کنترل کیفیت
- تستهای غیرمخرب:
- تست عایقی با ولتاژ 3000 ولت
- تست مقاومت مکانیکی: تا 20,000 سیکل عملکرد
- تستهای مخرب:
- تست استقامت الکتریکی: تا 8000 سیکل عملکرد
- تست حرارتی: بررسی پایداری در دمای -25°C تا +70°C
- تست عملکرد: شبیهسازی خطاهای الکتریکی برای بررسی عملکرد رله میکرولوجیک
⚙️ نکات نصب و بهرهبرداری
- نصب: استفاده از ریلهای استاندارد یا پیچهای مخصوص برای نصب فیکس یا کشویی
- کابلکشی:
- استفاده از کابلهای مسی با مقطع مناسب (حداقل 95 میلیمتر مربع برای سری NT)
- اتصال به شینههای مسی با استاندارد IEC 61439
- تنظیمات حفاظتی: برنامهریزی رله میکرولوجیک با توجه به نیاز پروژه (اضافهبار، اتصال کوتاه، خطای زمین)
- نگهداری:
- بازرسی دورهای هر 6 ماه برای بررسی کنتاکتها
- تمیزکاری با هوای فشرده برای حذف گردوغبار
📊 مقایسه با روشهای جایگزین
| پارامتر | کلید هوایی | کلید اتوماتیک MCCB | فیوز |
|---|---|---|---|
| رنج جریان | 630-6300 آمپر | 16-1600 آمپر | تا 800 آمپر |
| قدرت قطع | تا 150 کیلوآمپر | تا 100 کیلوآمپر | تا 50 کیلوآمپر |
| عمر مفید | 20+ سال | 15 سال | 5-10 سال |
| قابلیت تنظیم حفاظت | بالا (دیجیتال) | متوسط | ندارد |
❓ سوالات متداول
- تفاوت سری NT و NW چیست؟ سری NT برای جریانهای 630 تا 1600 آمپر و سری NW برای جریانهای 800 تا 6300 آمپر طراحی شدهاند. سری NW قدرت قطع بالاتری دارد.
- آیا کلیدهای هوایی موتوردار قابل سفارش هستند؟ بله، مدلهای موتوردار برای کنترل از راه دور در دسترس هستند. برای جزئیات، استعلام کنید.
- مدت زمان گارانتی چقدر است؟ کلیدهای هوایی با گارانتی 24 ماهه برای مصارف معمولی ارائه میشوند.
- آیا این کلیدها برای محیطهای خورنده مناسب هستند؟ بله، با پوشش الکترواستاتیک و استاندارد IP54، این کلیدها در محیطهای مرطوب و خورنده عملکرد مطلوبی دارند.
- چگونه میتوان رله میکرولوجیک را تنظیم کرد؟ تنظیمات از طریق پنل دیجیتال یا نرمافزار اختصاصی انجام میشود. راهنمای تنظیمات در کاتالوگ ارائه میشود.
📦 سفارش و استعلام قیمت
برای دریافت مشاوره فنی، استعلام قیمت بهروز، دانلود کاتالوگ، و ثبت سفارش کلید هوایی اشنایدر، با تیم فروش نوین فیدار اسپاد تماس بگیرید:📞 شماره تماس: 021-88329389
📩 ایمیل: sales@nfspad-co.ir
🌐 فرم سفارش آنلاین: nfspad-co.ir/order-form
🚚 خدمات پس از فروش و ارسال
- ارسال سریع به سراسر ایران با بستهبندی ایمن
- ارائه گارانتی کیفیت 24 ماهه برای مصارف معمولی
- مشاوره فنی رایگان برای انتخاب محصول مناسب
- تضمین اصالت کالا با ارائه گواهینامههای استاندارد (مانند IEC 60947-2)
- امکان تأمین مدلهای سفارشی با قابلیتهای خاص (مانند کنترل از راه دور یا حفاظت پیشرفته)
🔧 چرا نوین فیدار اسپاد؟
نوین فیدار اسپاد با سالها تجربه در تأمین تجهیزات الکتریکی صنعتی و همکاری با تولیدکنندگان معتبر جهانی، شریک قابل اعتماد شما در پروژههای صنعتی است. ما متعهد به ارائه محصولات با کیفیت، قیمت رقابتی، و خدمات مشتریان بینظیر هستیم.
- تأمین مستقیم از تولیدکنندگان معتبر بینالمللی
- تیم فنی متخصص برای پشتیبانی پروژههای بزرگ
- انبار مجهز برای تأمین فوری نیازهای مشتریان
- امکان تولید سفارشی با استانداردهای خاص
- ارائه نقشههای اجرایی و خدمات تعمیر در محل
🛠️ کلید هوایی اشنایدر با طراحی مهندسیشده و کیفیت بالا، راهحلی ایدهآل برای حفاظت و کنترل سیستمهای برقی در صنایع حساس. برای اطلاعات بیشتر و دریافت کاتالوگ با ما تماس بگیرید.
