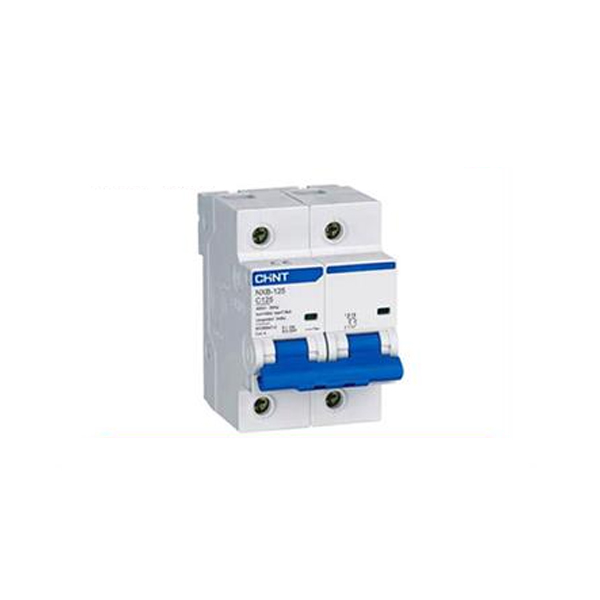

🌟 ویژگیهای کلیدی کلید مینیاتوری چینت
- انواع کلید: تکفاز، دوفاز، سهفاز، و تکفاز + نول
- رنج جریانی: 1 تا 125 آمپر (AC/DC)
- قدرت قطع (Icn): 4.5 تا 10 کیلوآمپر
- استاندارد طراحی: IEC/EN 60898-1, CCC, CE, UL508, KEMA, SEMKO
- منحنی قطع:
- B: برای بارهای مقاومتی (روشنایی، 3-5 برابر جریان نامی)
- C: برای بارهای موتوری سبک (5-10 برابر جریان نامی)
- D: برای بارهای موتوری سنگین و ترانسفورماتورها (10-20 برابر جریان نامی)
- Z: برای مدارهای حساس الکترونیکی (2-3 برابر جریان نامی)
- تعداد پل: 1 پل، 1 پل + نول، 2 پل، 3 پل، 4 پل
- ولتاژ کاری: 230/400 ولت AC (50/60 هرتز)، 60 ولت DC (در مدلهای خاص)
- دمای کاری: -25°C تا +70°C
- عمر الکتریکی: تا 4000 سیکل (بسته به مدل)
- عمر مکانیکی: تا 20000 سیکل
- مزایا: سرعت قطع بالا (کمتر از 0.1 ثانیه)، طراحی ارگونومیک و کامپکت، نصب آسان روی ریل DIN، قابلیت اتصال کابل و باسبار، نشانگر وضعیت قطع و وصل، مقاومت در برابر رطوبت و گردوغبار، کاهش هزینههای نگهداری
- کاربردها: تابلوهای برق مسکونی، تجاری، و صنعتی، حفاظت خطوط روشنایی، موتورهای الکتریکی، ترانسفورماتورها، و تجهیزات حساس الکترونیکی
🔍 مشخصات فنی کلید مینیاتوری چینت
- نوع محصول: کلید مینیاتوری (MCB)
- مدلها:
- NB1: حفاظت عمومی، 6 تا 63 آمپر، قدرت قطع 6/10 کیلوآمپر
- NB7: اقتصادی، 4 تا 63 آمپر، قدرت قطع 4.5/6 کیلوآمپر
- NB8: حفاظت پیشرفته، 6 تا 63 آمپر، قدرت قطع 10 کیلوآمپر
- NXB: صنعتی، 1 تا 63 آمپر، قدرت قطع 6/7.5/10 کیلوآمپر
- EB: اقتصادی، 6 تا 63 آمپر، قدرت قطع 3/4.5/6 کیلوآمپر
- DZ: جریان بالا، 80 تا 125 آمپر، قدرت قطع 10 کیلوآمپر
- رنج جریانی: 1، 2، 4، 6، 10، 16، 20، 25, 32, 40, 50, 63، 80، 100، 125 آمپر
- منحنی قطع:
- B: 3-5 برابر جریان نامی، مناسب روشنایی
- C: 5-10 برابر جریان نامی، مناسب موتورهای سبک
- D: 10-20 برابر جریان نامی، مناسب ترانسفورماتورها و موتورهای سنگین
- Z: 2-3 برابر جریان نامی، مناسب مدارهای حساس الکترونیکی
- قدرت قطع (Icn): 3، 4.5، 6، 7.5، 10 کیلوآمپر
- ولتاژ کاری: 230 ولت (تکفاز)، 400 ولت (سهفاز)، 60 ولت DC (مدلهای خاص)
- زمان قطع: کمتر از 0.1 ثانیه برای جریانهای غیرمجاز
- نصب: ریل DIN (استاندارد 35 میلیمتر)
- دمای کاری: -25°C تا +70°C
- رطوبت کاری: تا 95% (بدون چگالش)
- پوشش محیطی: IP20 (مناسب برای نصب در تابلوهای برق)
- تست و بازرسی:
- تست دیالکتریک: 2000 ولت برای 1 دقیقه
- تست مقاومت عایقی: مطابق با استاندارد IEC
- تست اتصال کوتاه: بررسی عملکرد در 4.5 تا 10 کیلوآمپر
- تست محیطی: عملکرد در دماهای -25°C تا +70°C و رطوبت بالا
- ابعاد (تقریبی):
- 1 پل: عرض 18mm، ارتفاع 85mm، عمق 70mm
- 2 پل: عرض 36mm، ارتفاع 85mm، عمق 70mm
- 3 پل: عرض 54mm، ارتفاع 85mm، عمق 70mm
- 4 پل: عرض 72mm، ارتفاع 85mm، عمق 70mm
- وزن (تقریبی):
- 1 پل: 100-120 گرم
- 4 پل: 400-450 گرم
- جنس بدنه: پلاستیک مقاوم در برابر حرارت (پلیآمید تقویتشده)
- کنتاکتها: آلیاژ مس با روکش نقره برای کاهش مقاومت و افزایش عمر
💲 لیست قیمت کلید مینیاتوری چینت (سری NB1، تیپ C)
NB1-C40-10K-4P
| مدل | نوع | جریان نامی (آمپر) | منحنی قطع | قدرت قطع (kA) | وزن (kg) | قیمت واحد (تومان) |
|---|---|---|---|---|---|---|
| NB1-C6-6K-1P | 1 پل | 6 | C | 6 | 0.10 | 400,000 |
| NB1-C16-6K-1P | 1 پل | 16 | C | 6 | 0.11 | 420,000 |
| NB1-C25-6K-2P | 2 پل | 25 | C | 6 | 0.22 | 800,000 |
| NB1-C32-10K-3P | 3 پل | 32 | C | 10 | 0.33 | 1,150,000 |
| 4 پل | 40 | C | 10 | 0.44 | 1,600,000 |
📊 لیست قیمت کلید مینیاتوری چینت (سری DZ، تیپ C)
| مدل | نوع | جریان نامی (آمپر) | منحنی قطع | قدرت قطع (kA) | وزن (kg) | قیمت واحد (تومان) |
|---|---|---|---|---|---|---|
| DZ158-C80-10K-1P | 1 پل | 80 | C | 10 | 0.15 | 1,500,000 |
| DZ158-C100-10K-1P | 1 پل | 100 | C | 10 | 0.16 | 1,800,000 |
| DZ158-C80-10K-3P | 3 پل | 80 | C | 10 | 0.45 | 2,200,000 |
| DZ158-C100-10K-3P | 3 پل | 100 | C | 10 | 0.46 | 2,500,000 |
| DZ158-C125-10K-3P | 3 پل | 125 | C | 10 | 0.48 | 2,800,000 |
🧾 نکات مهم درباره قیمتها:
- قیمتها برای مقادیر کم بوده و برای سفارشات عمده تخفیف ویژه اعمال میشود.
- قیمتها بدون احتساب مالیات بر ارزش افزوده و هزینه حمل میباشد.
- برای مدلهای خاص، منحنیهای B، D، یا Z، و یا رنجهای جریانی خاص، لطفاً استعلام قیمت کنید.
- قیمتها ممکن است با توجه به نوسانات بازار و نرخ ارز تغییر کنند.
🌐 کاربردهای کلید مینیاتوری چینت
- منازل مسکونی: حفاظت از خطوط روشنایی، پریزها، و لوازم خانگی مانند یخچال، کولر گازی، و ماشین لباسشویی در برابر اضافهبار و اتصال کوتاه.
- صنایع: حفاظت از موتورهای الکتریکی، پمپها، و تجهیزات صنعتی حساس مانند PLC و اینورترها.
- تجاری: حفاظت تابلوهای برق کنتوری، سیستمهای روشنایی تجاری، و آسانسورها.
- صنایع نفت و گاز: حفاظت مدارهای کنترلی و تجهیزات در محیطهای پرخطر با استانداردهای ایمنی بالا.
- مراکز داده: حفاظت سرورها، سیستمهای خنککننده، و تجهیزات توزیع برق در برابر جریانهای غیرمجاز.
- اتوماسیون صنعتی: حفاظت سیستمهای کنترل، سنسورها، و موتورهای کوچک در خطوط تولید.
- صنایع دریایی: حفاظت مدارهای الکتریکی در کشتیها و سکوهای نفتی با استاندارد NACE MR0175.
- پروژههای عمرانی: حفاظت سیستمهای موقت برقرسانی در سایتهای ساختمانی.
- کشاورزی: حفاظت پمپهای آب، سیستمهای آبیاری، و تجهیزات کشاورزی.
🔧 فرآیند تولید و کنترل کیفیت
مراحل تولید
- انتخاب مواد اولیه: استفاده از پلاستیک پلیآمید تقویتشده برای بدنه و آلیاژ مس با روکش نقره برای کنتاکتها جهت افزایش مقاومت و عمر مفید.
- طراحی و مونتاژ: بهرهگیری از مکانیزمهای حرارتی (بیمتال) برای حفاظت در برابر اضافهبار و مغناطیسی (سیمپیچ با تعداد دور کم) برای حفاظت در برابر اتصال کوتاه.
- کالیبراسیون: تنظیم دقیق منحنیهای قطع (B، C، D، Z) با استفاده از تجهیزات پیشرفته برای اطمینان از عملکرد صحیح.
- پرداخت سطح: پوششدهی ضدخوردگی و مقاوم در برابر رطوبت برای افزایش دوام در شرایط محیطی مختلف.
- مونتاژ نهایی: استفاده از خطوط تولید خودکار با دقت بالا برای تضمین یکنواختی و کیفیت محصول.
کنترل کیفیت
- تستهای غیرمخرب:
- تست دیالکتریک: 2000 ولت برای 1 دقیقه برای بررسی مقاومت عایقی.
- تست مقاومت عایقی: مطابق با استاندارد IEC برای اطمینان از عایقبندی مناسب.
- تست اتصال کوتاه: بررسی عملکرد در رنج 4.5 تا 10 کیلوآمپر.
- تست محیطی: عملکرد در دماهای -25°C تا +70°C و رطوبت تا 95%.
- تستهای مخرب:
- تست کشش: بررسی مقاومت مکانیکی کنتاکتها.
- تست خمش: ارزیابی انعطافپذیری مواد بدنه.
- گواهینامهها: IEC/EN 60898-1, CCC, CE, UL508, KEMA, SEMKO
- کنترل کیفیت نهایی: بازرسی 100% محصولات قبل از بستهبندی برای اطمینان از عدم وجود نقص.
⚙️ نکات نصب و بهرهبرداری
- نصب:
- نصب روی ریل DIN استاندارد 35 میلیمتر در تابلوهای برق.
- اتصال صحیح فاز و نول به پایههای مشخصشده (ترمینالهای ورودی و خروجی).
- اطمینان از خاموش بودن مدار قبل از نصب برای جلوگیری از خطر برقگرفتگی.
- استفاده از باسبار یا کابل با سطح مقطع مناسب برای کاهش افت ولتاژ.
- انتخاب منحنی قطع:
- منحنی B: برای بارهای مقاومتی مانند روشنایی و پریزهای خانگی.
- منحنی C: برای موتورهای سبک، پمپها، و بارهای ترکیبی.
- منحنی D: برای موتورهای سنگین، ترانسفورماتورها، و بارهای با جریان هجومی بالا.
- منحنی Z: برای مدارهای حساس الکترونیکی مانند سرورها و تجهیزات پزشکی.
- نگهداری:
- تمیزکاری دورهای برای جلوگیری از تجمع گردوغبار و کاهش خطر خوردگی.
- بازرسی اتصالات برای اطمینان از عدم شل شدن ترمینالها.
- بررسی دورهای (هر 6 ماه) برای اطمینان از عملکرد صحیح نشانگر قطع و وصل.
- ایمنی:
- استفاده از تجهیزات حفاظتی (دستکش عایق، عینک ایمنی) هنگام نصب.
- عدم استفاده بهعنوان جایگزین کلید محافظ جان (RCD) برای حفاظت در برابر نشتی جریان.
- رعایت طول کابل مجاز بین ورودی و خروجی کلید برای حفظ خاصیت حفاظتی.
📊 مقایسه با روشهای جایگزین
| پارامتر | کلید مینیاتوری چینت | فیوز سنتی | کلید اتوماتیک کمپکت (MCCB) |
|---|---|---|---|
| حفاظت | اضافهبار و اتصال کوتاه | اضافهبار و اتصال کوتاه | اضافهبار، اتصال کوتاه، و تنظیمات پیشرفته |
| عمر مفید | 4000 سیکل الکتریکی | یکبار مصرف | 10000 سیکل الکتریکی |
| هزینه | اقتصادی | بسیار پایین | بالا |
| قابلیت تنظیم | غیرقابل تنظیم | غیرقابل تنظیم | قابل تنظیم |
| زمان قطع | کمتر از 0.1 ثانیه | کمتر از 0.05 ثانیه | 0.1-0.3 ثانیه |
❓ سوالات متداول
- تفاوت سریهای NB1، NB7، و DZ چیست؟ سری NB1 برای کاربردهای عمومی با قدرت قطع 6/10 کیلوآمپر، NB7 برای کاربردهای اقتصادی با قدرت قطع 4.5/6 کیلوآمپر، و DZ برای جریانهای بالا (80-125 آمپر) با قدرت قطع 10 کیلوآمپر طراحی شدهاند.
- آیا کلید مینیاتوری چینت برای مصارف خانگی مناسب است؟ بله، مدلهای تکفاز با منحنی B یا C (سری NB1 و NB7) برای حفاظت خطوط روشنایی و پریزهای خانگی ایدهآل هستند.
- آیا این کلیدها جایگزین کلید محافظ جان میشوند؟ خیر، کلیدهای مینیاتوری برای حفاظت در برابر اضافهبار و اتصال کوتاه طراحی شدهاند و برای حفاظت در برابر نشتی جریان باید با کلید محافظ جان (RCD) ترکیب شوند.
- چگونه منحنی قطع مناسب انتخاب کنیم؟ منحنی B برای روشنایی، C برای موتورهای سبک، D برای موتورهای سنگین و ترانسفورماتورها، و Z برای مدارهای حساس الکترونیکی مناسب است.
- آیا کلیدهای چینت در محیطهای مرطوب قابل استفادهاند؟ بله، با نصب در تابلوهای برق با استاندارد IP20 یا IP40، این کلیدها در برابر رطوبت و گردوغبار مقاوم هستند.
- چگونه عمر کلید را افزایش دهیم؟ با نصب صحیح، بازرسی دورهای، و جلوگیری از بارگذاری بیش از حد، میتوان عمر کلید را تا 4000 سیکل الکتریکی و 20000 سیکل مکانیکی حفظ کرد.
- آیا کلیدهای مینیاتوری چینت برای سیستمهای DC مناسباند؟ بله، مدلهای خاص (مانند سری NXB) برای سیستمهای DC تا 60 ولت طراحی شدهاند.
