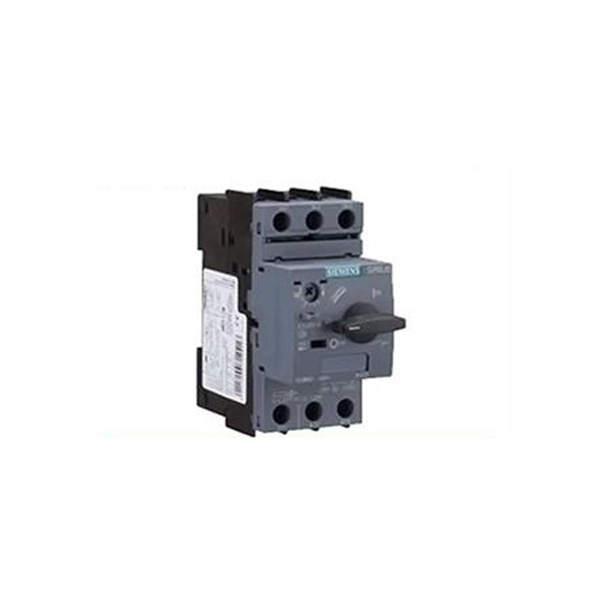

🔩 کلید حرارتی زیمنس | حفاظت هوشمند موتورهای الکتریکی
شرکت نوین فیدار اسپاد بهعنوان یکی از پیشگامان تأمین تجهیزات برق صنعتی در ایران، کلیدهای حرارتی زیمنس (Siemens Motor Protection Circuit Breaker – MPCB) سری 3RV2 را با کیفیت برتر و مطابق با استانداردهای بینالمللی نظیر IEC 60947-1، IEC 60947-2، IEC 60947-4-1، EN 60947، و UL 508 ارائه میدهد. این کلیدها که بهعنوان راهانداز موتور (Motor Starter Protector) نیز شناخته میشوند، برای حفاظت از الکتروموتورهای سهفاز در برابر اضافهبار (حفاظت حرارتی)، اتصال کوتاه (حفاظت مغناطیسی)، قطع فاز، و عدم تعادل فاز طراحی شدهاند. کلیدهای حرارتی زیمنس با قابلیت قطع زیر بار، تنظیم جریان نامی، و مکانیزم قفلشو روتاری، راهحلی کارآمد برای افزایش ایمنی و عمر مفید موتورها در صنایع مختلف از جمله نفت و گاز، پتروشیمی، خودروسازی، صنایع غذایی، و تأسیسات ساختمانی ارائه میدهند. این محصولات با طراحی کامپکت، راندمان بالا، و سازگاری با کنتاکتورهای زیمنس سری 3RT، انتخابی ایدهآل برای پروژههای صنعتی حساس و تابلوهای برق حرفهای هستند.
🌟 ویژگیهای کلیدی کلید حرارتی زیمنس
- نوع محصول: کلید حرارتی (MPCB) سری 3RV2
- کاربردها: حفاظت موتورهای سهفاز، ترانسفورماتورها، و بارهای الکتریکی در برابر اضافهبار، اتصال کوتاه، قطع فاز، و عدم تعادل فاز
- رنج جریانی: 0.11 تا 100 آمپر
- ولتاژ کاری: تا 690 ولت AC
- ظرفیت قطع اتصال کوتاه: تا 100 کیلوآمپر (در 400 ولت AC)
- استاندارد طراحی: IEC 60947-1, IEC 60947-2, IEC 60947-4-1, EN 60947, UL 508
- کلاس حفاظتی:
- کلاس 10 (استاندارد برای اکثر کاربردها)
- کلاس 20 (برای کاربردهای خاص با جریانهای راهاندازی بالا)
- سایزها: S00, S0, S2, S3
- دمای کاری: -50°C تا +60°C (تا -50°C در مدلهای سفارشی)
- پوشش محیطی: IP20 (برای نصب در تابلوهای برق)، IP55/IP65 با محفظههای اضافی
- مکانیزم عملکرد:
- حفاظت حرارتی: بر اساس انبساط دو فلزی برای تشخیص اضافهبار
- حفاظت مغناطیسی: قطع سریع در برابر اتصال کوتاه
- مکانیزم روتاری: قفلشو برای قطع و وصل دستی
- ویژگیهای اضافی:
- کلید تست برای بررسی عملکرد تریپ
- قابلیت اتصال به کنتاکتورهای زیمنس سری 3RT و سافتاستارترهای 3RW
- سازگاری با نرمافزار SIRIUS برای شبیهسازی و پیکربندی تابلوهای برق
- امکان نصب کنتاکتهای کمکی (1NO+1NC یا 4 کنتاکت) برای مانیتورینگ
- مزایا:
- افزایش عمر موتور تا 10-15 سال با حفاظت دقیق
- کاهش زمان قطعی خط تولید (تا 90% در مقایسه با فیوزهای سنتی)
- نصب آسان روی ریل DIN (35 میلیمتر)
- مقاومت در برابر شرایط محیطی سخت (ATEX برای محیطهای ضد انفجار)
- کاهش هزینههای نگهداری با طراحی مدولار
- کاربرد سیال: موتورهای سهفاز، ترانسفورماتورها، سیستمهای توزیع برق، فیدرهای صنعتی
🔍 مشخصات فنی کلید حرارتی زیمنس
- نوع محصول: کلید حرارتی (MPCB) سری 3RV2
- سایزها و رنج جریانی:
- S00: 0.11 تا 16 آمپر (تا 7.5 کیلووات در 400 ولت)
- S0: 0.11 تا 25 آمپر (تا 11 کیلووات در 400 ولت)
- S2: 11 تا 50 آمپر (تا 22 کیلووات در 400 ولت)
- S3: 36 تا 100 آمپر (تا 45 کیلووات در 400 ولت)
- ولتاژ کاری:
- حداکثر 690 ولت AC
- قابلیت سوئیچینگ بارهای DC (با مانیتورینگ نسبت ولتاژ به جریان)
- ظرفیت قطع اتصال کوتاه:
- تا 100 کیلوآمپر در 400 ولت AC
- تا 50 کیلوآمپر در 500 ولت AC
- تا 42 کیلوآمپر در 690 ولت AC
- کلاس حفاظتی:
- کلاس 10: قطع در 4-10 ثانیه برای اضافهبار 7.2 برابر جریان نامی
- کلاس 20: قطع در 6-20 ثانیه برای کاربردهای خاص
- دمای کاری: -50°C تا +60°C (مدلهای سفارشی تا -50°C برای محیطهای سرد)
- پوشش محیطی: IP20 (استاندارد)، IP55/IP65 با محفظههای اضافی
- اتصالات:
- ترمینال پیچی (Screw Terminal)
- ترمینال فنری (Spring Terminal)
- ترمینال کابلشو (Lug Terminal)
- حداکثر دو هادی با سطح مقطع مختلف برای هر فاز (1.5 تا 35 میلیمتر مربع)
- تلرانس تنظیم جریان: ±10% (دقیق برای تنظیم 10% بیشتر از جریان نامی موتور)
- تست و بازرسی:
- تست عملکرد تریپ (Test Function) برای بررسی حفاظت حرارتی و مغناطیسی
- تست محیطی: عملکرد در دمای -50°C تا +60°C و رطوبت تا 95%
- تست استرس الکتریکی: پایداری در شرایط اضافهبار و اتصال کوتاه
- ابعاد (تقریبی):
- S00: 45×97×97 میلیمتر
- S0: 45×106×97 میلیمتر
- S2: 55×140×149 میلیمتر
- S3: 70×176×165 میلیمتر
- وزن (تقریبی):
- S00: 0.3 کیلوگرم
- S0: 0.4 کیلوگرم
- S2: 0.9 کیلوگرم
- S3: 1.8 کیلوگرم
- تجهیزات جانبی:
- کنتاکت کمکی: 1NO+1NC یا 4 کنتاکت (نصب از جلو یا کنار)
- رله شانت و رله آندر برای مانیتورینگ پیشرفته
- محفظههای IP55/IP65 برای محیطهای مرطوب یا گردوغبار
- سازگاری: نصب مستقیم روی ریل DIN 35 میلیمتر یا سینی تابلو (با رابط 3RV2928-0B)
💲 لیست قیمت کلید حرارتی زیمنس (سایز S00, کلاس 10)
| مدل | رنج جریانی (آمپر) | حداکثر توان (کیلووات در 400 ولت) | وزن (kg) | قیمت واحد (تومان) |
|---|---|---|---|---|
| 3RV2021-0DA10 | 0.11 – 0.16 | 0.04 | 0.3 | 2,050,000 |
| 3RV2021-0HA10 | 0.55 – 0.8 | 0.18 | 0.3 | 2,100,000 |
| 3RV2021-1DA10 | 2.2 – 3.2 | 1.1 | 0.3 | 2,300,000 |
| 3RV2021-4AA10 | 11 – 16 | 7.5 | 0.3 | 2,800,000 |
📊 لیست قیمت کلید حرارتی زیمنس (سایز S2, کلاس 10)
| مدل | رنج جریانی (آمپر) | حداکثر توان (کیلووات در 400 ولت) | وزن (kg) | قیمت واحد (تومان) |
|---|---|---|---|---|
| 3RV2031-4EA10 | 11 – 16 | 7.5 | 0.9 | 4,500,000 |
| 3RV2031-4JA10 | 22 – 32 | 15 | 0.9 | 5,200,000 |
| 3RV2031-4VA10 | 36 – 50 | 22 | 0.9 | 6,800,000 |
🧾 نکات مهم درباره قیمتها:
- قیمتها برای مقادیر کم بوده و برای سفارشات عمده تخفیف ویژه اعمال میشود.
- قیمتها بدون احتساب مالیات بر ارزش افزوده و هزینه حمل میباشد.
- برای مدلهای خاص (مانند کلاس 20 یا رنجهای جریانی سفارشی) یا تجهیزات جانبی (کنتاکت کمکی، رله شانت)، لطفاً استعلام قیمت کنید.
- قیمتها ممکن است با توجه به نوسانات بازار و نرخ ارز تغییر کنند.
🌐 کاربردهای کلید حرارتی زیمنس
- صنایع نفت و گاز: حفاظت از موتورهای پمپها، کمپرسورها، و سیستمهای انتقال در پالایشگاهها و سکوهای نفتی با استاندارد NACE MR0175.
- صنایع پتروشیمی: تأمین ایمنی موتورهای الکتریکی در برابر اضافهبار و اتصال کوتاه در محیطهای شیمیایی و خورنده.
- صنایع خودروسازی: حفاظت از موتورهای خطوط تولید، رباتهای صنعتی، و سیستمهای نقاله.
- صنایع غذایی: استفاده در سیستمهای انتقال مواد، میکسرها، و پمپهای بهداشتی با استانداردهای سختگیرانه.
- تأسیسات ساختمانی: حفاظت موتورهای آسانسور، پمپهای آب، و سیستمهای تهویه مطبوع (HVAC).
- صنایع دریایی: حفاظت موتورها در کشتیها و سکوهای دریایی در برابر رطوبت و شرایط سخت محیطی.
- صنایع آب و فاضلاب: حفاظت موتورهای پمپهای فاضلاب و سیستمهای تصفیه آب.
- نیروگاهها: حفاظت ترانسفورماتورها و موتورهای ژنراتورهای کمکی در برابر خطاهای الکتریکی.
- صنایع معدنی: حفاظت موتورهای سنگشکنها، نوار نقالهها، و تجهیزات استخراج در محیطهای گردوغبار.
- مراکز داده: حفاظت موتورهای سیستمهای خنککننده و ژنراتورهای اضطراری.
🔧 فرآیند تولید و کنترل کیفیت
مراحل تولید
- انتخاب مواد اولیه: استفاده از آلیاژهای دوفلزی با ضریب انبساط دقیق، پلاستیک ABS مقاوم در برابر حرارت، و کنتاکتهای مسی با روکش نقره برای افزایش هدایت الکتریکی.
- طراحی مدار:
- حفاظت حرارتی: استفاده از نوارهای دوفلزی با دقت بالا برای تشخیص اضافهبار.
- حفاظت مغناطیسی: کویلهای مغناطیسی برای قطع سریع در برابر اتصال کوتاه.
- مونتاژ: مونتاژ خودکار با فناوری SMT (Surface-Mount Technology) برای دقت بالا و کاهش خطای انسانی.
- کالیبراسیون: تنظیم دقیق رنج جریانی و تست عملکرد تریپ با تجهیزات کالیبراسیون پیشرفته.
- پوشش محیطی: اعمال پوششهای ضد رطوبت و گردوغبار برای دستیابی به استاندارد IP20 (یا IP55/IP65 با محفظه).
- تست نهایی: بررسی عملکرد الکتریکی و مکانیکی با شبیهسازهای بار و اتصال کوتاه.
کنترل کیفیت
- تستهای غیرمخرب:
- تست عملکرد تریپ: بررسی حفاظت حرارتی و مغناطیسی در شرایط اضافهبار و اتصال کوتاه.
- تست محیطی: عملکرد در دمای -50°C تا +60°C و رطوبت تا 95%.
- تست استرس الکتریکی: پایداری در شرایط جریان بالا و ولتاژ غیرعادی.
- تستهای مخرب:
- تست مقاومت مکانیکی: بررسی دوام در برابر ضربه و فشار مکانیکی.
- تست دوام حرارتی: عملکرد نوارهای دوفلزی در دماهای بالا.
- گواهینامهها: IEC 60947-1, IEC 60947-2, IEC 60947-4-1, EN 60947, UL 508, CE
- کنترل کیفیت نهایی: بازرسی 100% محصولات قبل از بستهبندی برای اطمینان از عدم وجود نقص.
⚙️ نکات نصب و بهرهبرداری
- نصب:
- نصب روی ریل DIN 35 میلیمتر یا سینی تابلو با رابط 3RV2928-0B.
- اتصال ورودیهای سهفاز به برق و خروجیها به موتور با رعایت پلاریته.
- استفاده از کابلهای با سطح مقطع مناسب (1.5 تا 35 میلیمتر مربع) برای کاهش افت ولتاژ.
- تنظیم جریان نامی 10% بیشتر از جریان نامی موتور (مطابق پلاک موتور).
- نصب در محیط خشک و با تهویه مناسب، دور از تابش مستقیم خورشید.
- انتخاب کلید مناسب:
- انتخاب سایز (S00, S0, S2, S3) بر اساس توان موتور (تا 45 کیلووات).
- کلاس 10 برای کاربردهای استاندارد و کلاس 20 برای موتورهای با جریان راهاندازی بالا.
- بررسی ظرفیت قطع اتصال کوتاه (تا 100 کیلوآمپر) متناسب با سیستم.
- نگهداری:
- بازرسی دورهای (هر 6 ماه) اتصالات و ترمینالها برای جلوگیری از شل شدن یا خوردگی.
- تمیزکاری گردوغبار از بدنه و کنتاکتها برای حفظ عملکرد.
- تست عملکرد تریپ با کلید تست برای اطمینان از حفاظت.
- ایمنی:
- استفاده از تجهیزات حفاظتی (دستکش عایق، عینک ایمنی) هنگام نصب.
- نصب سیستم زمین (Earthing) برای حفاظت در برابر صاعقه و شوک الکتریکی.
- خاموش کردن سیستم قبل از اتصال یا قطع کابلها.
📊 مقایسه با روشهای جایگزین
| پارامتر | کلید حرارتی زیمنس | بیمتال | فیوز مینیاتوری |
|---|---|---|---|
| حفاظت | اضافهبار، اتصال کوتاه، قطع فاز | فقط اضافهبار | فقط اتصال کوتاه |
| قابلیت قطع زیر بار | دارد | ندارد | دارد |
| زمان واکنش | 4-10 ثانیه (کلاس 10) | 10-20 ثانیه | کمتر از 1 ثانیه |
| عمر مفید | 10-15 سال | 5-10 سال | 3-5 سال |
| هزینه نصب | متوسط | پایین | پایین |
| سازگاری با تابلو | بالا (ریل DIN) | متوسط | بالا |
❓ سوالات متداول
- کلید حرارتی زیمنس چه تفاوتی با بیمتال دارد؟ کلید حرارتی بهصورت مستقیم هر سه فاز را قطع میکند و حفاظت در برابر اضافهبار و اتصال کوتاه را بهصورت همزمان ارائه میدهد، در حالی که بیمتال فقط مدار فرمان را قطع میکند و حفاظت محدودی (فقط اضافهبار) دارد.
- چگونه کلید حرارتی مناسب انتخاب کنیم؟ جریان نامی کلید باید 10% بیشتر از جریان نامی موتور (مطابق پلاک موتور) باشد. سایز کلید (S00, S0, S2, S3) بر اساس توان موتور و ظرفیت قطع اتصال کوتاه (تا 100 کیلوآمپر) انتخاب شود.
- آیا کلید حرارتی زیمنس برای بارهای DC مناسب است؟ بله، کلیدهای حرارتی زیمنس قابلیت سوئیچینگ بارهای DC را دارند، اما باید نسبت ولتاژ به جریان مانیتور شود.
- آیا کلید حرارتی در محیطهای مرطوب قابل استفاده است؟ بله، با استفاده از محفظههای IP55/IP65، کلیدها در برابر رطوبت و گردوغبار مقاوم هستند، اما باید در محیط سرپوشیده نصب شوند.
- کلید حرارتی زیمنس چه استانداردهایی را پشتیبانی میکند؟ استانداردهای IEC 60947-1، IEC 60947-2، IEC 60947-4-1، EN 60947، و UL 508.
- آیا میتوان کنتاکت کمکی به کلید اضافه کرد؟ بله، کنتاکتهای کمکی (1NO+1NC یا 4 کنتاکت) برای مانیتورینگ از جلو یا کنار کلید قابل نصب هستند.
- چگونه عمر موتور را با کلید حرارتی افزایش دهیم؟ تنظیم دقیق جریان نامی، بازرسی دورهای، و نصب در محیط با تهویه مناسب میتواند عمر موتور را تا 10-15 سال افزایش دهد.
- آیا کلید حرارتی در ارتفاعات بالا کار میکند؟ در ارتفاعات بالای 2000 متر، ممکن است با افت توان مواجه شوید. برای کاربردهای خاص، مدلهای سفارشی توصیه میشود.
📦 سفارش و استعلام قیمت
برای دریافت مشاوره فنی، استعلام قیمت بهروز، دانلود کاتالوگ، و ثبت سفارش کلید حرارتی زیمنس، با تیم فروش نوین فیدار اسپاد تماس بگیرید:
📞 شماره تماس: 021-88329389
📩 ایمیل: sales@nfspad-co.ir
🌐 فرم سفارش آنلاین: nfspad-co.ir/order-form
🚚 خدمات پس از فروش و ارسال
- ارسال سریع به سراسر ایران با بستهبندی ایمن
- ارائه گارانتی کیفیت 2 ساله برای مصارف صنعتی
- مشاوره فنی رایگان برای انتخاب کلید مناسب و طراحی تابلو برق
- تضمین اصالت کالا با ارائه گواهینامههای استاندارد (IEC, UL, CE)
- امکان تأمین قطعات سفارشی و ارائه خدمات نصب و تعمیر در محل
🔧 چرا نوین فیدار اسپاد؟
نوین فیدار اسپاد با سالها تجربه در تأمین تجهیزات برق صنعتی و همکاری با تولیدکنندگان معتبر جهانی، شریک قابل اعتماد شما در پروژههای صنعتی است. ما متعهد به ارائه محصولات با کیفیت، قیمت رقابتی، و خدمات مشتریان بینظیر هستیم.
- تأمین مستقیم از تولیدکنندگان معتبر بینالمللی
- تیم فنی متخصص برای پشتیبانی پروژههای بزرگ
- انبار مجهز برای تأمین فوری نیازهای مشتریان
- امکان تولید سفارشی با استانداردهای خاص
- ارائه نقشههای اجرایی (P&ID) و خدمات نصب و راهاندازی
🛠️ کلیدهای حرارتی زیمنس با طراحی مهندسیشده، حفاظت جامع، و قابلیت اطمینان بالا، راهحلی ایدهآل برای حفاظت موتورهای الکتریکی در صنایع حساس. برای اطلاعات بیشتر و دریافت کاتالوگ با ما تماس بگیرید.
