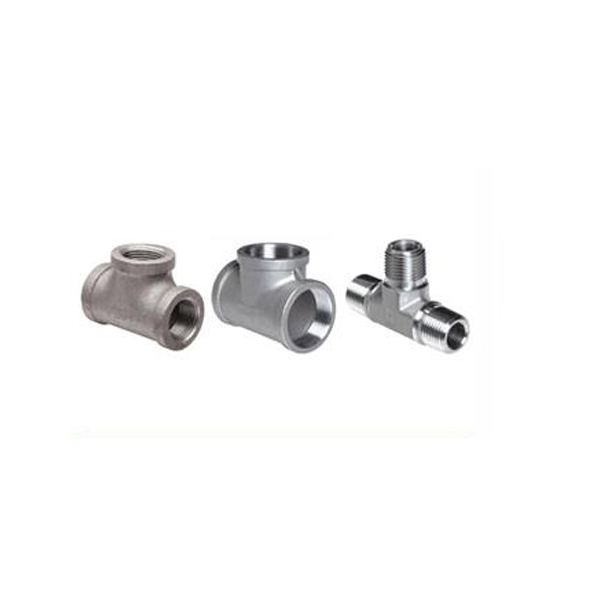

🔧 سه راهی رزوهای صنعتی | راهحل حرفهای برای انشعابگیری سریع و ایمن در سیستمهای لولهکشی
شرکت نوین فیدار اسپاد بهعنوان یکی از پیشگامان تأمین اتصالات صنعتی در ایران، انواع سه راهی رزوهای صنعتی (Industrial Threaded Tee) را با کیفیت برتر و مطابق با استانداردهای بینالمللی نظیر ASME B16.11، ASTM A105، API 5L، و EN 10241 ارائه میدهد. سه راهیهای رزوهای برای ایجاد انشعاب در سیستمهای لولهکشی با اتصال رزوهای طراحی شدهاند و در صنایع نفت و گاز، پتروشیمی، آب و فاضلاب، تأسیسات ساختمانی، و صنایع غذایی و دارویی کاربرد گستردهای دارند. این محصولات با ویژگیهایی نظیر نصب آسان، آببندی کامل، و مقاومت در برابر فشار و خوردگی، راهحلی بهینه برای انشعابگیری در خطوط لوله با قطر کوچک تا متوسط فراهم میکنند.
🌟 ویژگیهای کلیدی سه راهی رزوهای صنعتی
- انواع طراحی: سه راهی رزوهای برابر (Equal Tee)، سه راهی رزوهای کاهنده (Reducing Tee)
- جنس مواد: استیل ضدزنگ (AISI 304, 316L)، کربن استیل (A105, A106 Gr.B)، برنج (ASTM B62)، چدن داکتیل (ASTM A536)، پلیپروپیلن (PP), UPVC
- استاندارد تولید: ASME B16.11, ASTM A105, API 5L, EN 10241, ISO 4144, MSS SP-83
- سایزهای موجود: ⅛ اینچ تا 4 اینچ (DN6 تا DN100)
- فشار کاری: کلاس 150 تا 6000 (PN10 تا PN400)
- اتصالات: رزوهای (NPT, BSP, BSPT)، رزوه مخروطی
- دمای کاری: -200°C تا +850°C (بسته به جنس مواد)
- کاربرد سیال: آب، گاز، بخار، سیالات خورنده، نفت خام، مواد شیمیایی، آب آشامیدنی
- مزایا: آببندی کامل (نشتی کمتر از 0.1%)، کاهش افت فشار (1-2%)، نصب سریع بدون نیاز به جوشکاری، مقاومت بالا در برابر خوردگی، عمر مفید بیش از 30 سال
🔍 مشخصات فنی سه راهی رزوهای صنعتی
- نوع محصول: سه راهی رزوهای (Threaded Tee) برابر، کاهنده
- سایز: ⅛ اینچ تا 4 اینچ (DN6 تا DN100)
- فشار کاری: تا 400 بار (کلاس 6000)
- جنس مواد:
- استیل ضدزنگ: AISI 304, AISI 316L, AISI 321
- کربن استیل: A105, A106 Gr.B, A350 LF2
- برنج: ASTM B62
- چدن داکتیل: ASTM A536
- پلیپروپیلن (PP): مناسب برای آب سرد و گرم
- UPVC: PN16، مناسب برای خطوط کمفشار
- استاندارد طراحی: ASME B16.11, ASTM A105, API 5L, EN 10241, ISO 4144, MSS SP-83
- تلرانس ابعادی:
- قطر خارجی: ±0.5mm
- ضخامت دیواره: +10%, -8%
- طول رزوه: ±1 رزوه
- زاویه انشعاب: ±0.5 درجه
- پرداخت سطح: سندبلاست (SA 2.5)، الکتروپولیش (Ra ≤ 0.6μm برای مصارف بهداشتی)، گالوانیزه گرم
- تست و بازرسی:
- تست غیرمخرب: رادیوگرافی (RT)، اولتراسونیک (UT)، تست نفوذ مایع (PT)، تست مغناطیسی (MT)
- تست مخرب: تست کشش (ASTM A370)، تست ضربه (Charpy V-Notch)
- تست هیدرواستاتیک: 1.5 برابر فشار کاری (تا 600 بار)
- دمای کاری: -200°C تا +850°C (بسته به متریال)
- پوششها: اپوکسی، PTFE، گالوانیزه برای مقاومت در برابر خوردگی
💲 لیست قیمت سه راهی رزوهای استیل 316L (کلاس 3000)
| سایز (اینچ) | نوع | وزن (kg) | قیمت واحد (تومان) |
|---|---|---|---|
| ½” | برابر | 0.10 | 320,000 |
| 1″ × ½” | کاهنده | 0.18 | 420,000 |
| 2″ | برابر | 0.50 | 750,000 |
| 3″ × 2″ | کاهنده | 1.00 | 1,400,000 |
| 4″ | برابر | 1.50 | 2,200,000 |
📊 لیست قیمت سه راهی رزوهای پلیپروپیلن (PP) PN16
| سایز (میلیمتر) | نوع | وزن (kg) | قیمت واحد (تومان) |
|---|---|---|---|
| 20 | برابر | 0.03 | 50,000 |
| 25 | برابر | 0.04 | 65,000 |
| 32 × 25 | کاهنده | 0.05 | 85,000 |
| 40 | برابر | 0.07 | 110,000 |
🧾 نکات مهم درباره قیمتها:
- قیمتها برای مقادیر کم بوده و برای سفارشات عمده (بیش از 100 عدد) تخفیف ویژه اعمال میشود.
- قیمتها بدون احتساب مالیات بر ارزش افزوده و هزینه حمل است.
- برای سه راهیهای رزوهای با سایزهای خاص یا مواد ویژه، لطفاً استعلام قیمت کنید.
- نوسانات بازار و نرخ ارز ممکن است بر قیمتها تأثیر بگذارد.
🌐 کاربردهای سه راهی رزوهای صنعتی
- صنایع نفت و گاز: انشعابگیری در خطوط انتقال گاز طبیعی و سیستمهای پالایشگاهی
- صنایع پتروشیمی: انشعاب سیالات خورنده در سیستمهای کمفشار تا متوسط
- صنایع غذایی و دارویی: خطوط انتقال مواد بهداشتی، سیستمهای شستشوی در محل (CIP/SIP)
- تأسیسات ساختمانی: سیستمهای آب سرد و گرم، آتشنشانی، و گرمایش مرکزی
- صنایع آب و فاضلاب: خطوط پمپاژ، تصفیهخانهها، و سیستمهای زهکشی
- صنایع شیمیایی: خطوط انتقال مواد شیمیایی با مقاومت بالا در برابر خوردگی
- صنایع دریایی: سیستمهای لولهکشی در کشتیها و بنادر
🔧 فرآیند تولید و کنترل کیفیت
مراحل تولید
- انتخاب مواد اولیه: استفاده از شمشها و میلههای با کیفیت بالا مطابق استانداردهای بینالمللی
- فورجینگ و ماشینکاری: فورج دقیق با دستگاههای CNC برای ایجاد بدنه و انشعابات
- رزوهکاری: رزوههای استاندارد NPT، BSP، و BSPT با دستگاههای پیشرفته برای دقت بالا
- پرداخت سطح:
- سندبلاست با استاندارد SA 2.5 برای مصارف عمومی
- الکتروپولیش با زبری سطح Ra ≤ 0.6μm برای مصارف بهداشتی
- گالوانیزه گرم برای مقاومت در برابر خوردگی
کنترل کیفیت
- تستهای غیرمخرب:
- رادیوگرافی (RT) برای بررسی کیفیت رزوهها و انشعابات
- تست اولتراسونیک (UT) برای تشخیص عیوب داخلی
- تست نفوذ مایع (PT) برای شناسایی ترکهای سطحی
- تست مغناطیسی (MT) برای مواد فرومغناطیس
- تستهای مخرب:
- تست کشش مطابق ASTM A370
- تست ضربه (Charpy V-Notch) برای بررسی مقاومت در برابر شکنندگی
- تست هیدرواستاتیک: انجام تست با فشار 1.5 برابر فشار کاری برای اطمینان از آببندی
- گواهینامهها: ارائه گواهیهای مواد (MTR) و استانداردهای ISO 9001:2015
⚙️ نکات نصب و بهرهبرداری
- رزوهکاری: استفاده از نوار تفلون یا مواد درزگیر (مانند PTFE) برای آببندی کامل
- روش اتصال:
- برای سه راهیهای فلزی: استفاده از آچار لولهگیر برای اتصال ایمن
- برای سه راهیهای پلیپروپیلن: اتصال با دستگاه فیوژن (اتو راکتی) برای آببندی کامل
- بازرسی پس از نصب:
- تست هیدرواستاتیک با فشار 1.5 برابر فشار کاری
- بازرسی بصری برای بررسی نشتی یا ترک
- نگهداری: بررسی دورهای برای جلوگیری از خوردگی در محیطهای مرطوب یا شیمیایی
- توصیههای ایمنی: استفاده از تجهیزات حفاظت فردی (PPE) هنگام نصب یا بازرسی
📊 مقایسه با روشهای جایگزین
| پارامتر | سه راهی رزوهای | سه راهی ساکتی | سه راهی جوشی لب به لب |
|---|---|---|---|
| افت فشار | 1-2% | 1-2% | 1-3% |
| هزینه نصب | پایین | پایین | متوسط |
| عمر مفید | 30+ سال | 35+ سال | 40+ سال |
| مقاومت در برابر خوردگی | بالا (بسته به جنس) | بالا | بالا |
❓ سوالات متداول
- تفاوت سه راهی رزوهای و سه راهی ساکتی چیست؟ سه راهی رزوهای با اتصال رزوهای (NPT, BSP) نصب میشود و نیازی به جوشکاری ندارد، در حالی که سه راهی ساکتی با جوش ساکتی برای اتصال دائمیتر استفاده میشود.
- آیا سه راهیهای رزوهای UPVC برای سیالات خورنده مناسب هستند؟ بله، سه راهیهای UPVC در برابر مواد شیمیایی اسیدی و قلیایی مقاومت بالایی دارند.
- حداکثر فشار کاری سه راهیهای رزوهای چقدر است؟ بسته به جنس و کلاس فشار، تا 400 بار (کلاس 6000) برای سه راهیهای فلزی و 20 بار برای سه راهیهای پلیپروپیلن.
- آیا امکان سفارش سه راهی با سایزهای غیراستاندارد وجود دارد؟ بله، امکان تولید سه راهیهای سفارشی با استفاده از نرمافزارهای طراحی مانند AutoCAD و SolidWorks فراهم است.
- مدت زمان تحویل سفارشات چقدر است؟ برای محصولات موجود در انبار، 2-5 روز کاری و برای سفارشات سفارشی، 10-15 روز کاری.
📦 سفارش و استعلام قیمت
برای دریافت مشاوره فنی، استعلام قیمت بهروز، دانلود کاتالوگ، و ثبت سفارش سه راهی رزوهای صنعتی، با تیم فروش نوین فیدار اسپاد تماس بگیرید:
📞 شماره تماس: 88329389-021
📩 ایمیل: sales@nfspad-co.ir
🌐 فرم سفارش آنلاین: https://nfspad-co.ir/order-form
🚚 خدمات پس از فروش و ارسال
- ارسال سریع به سراسر ایران با بستهبندی ایمن و مقاوم در برابر ضربه
- ارائه گارانتی کیفیت 36 ماهه برای مصارف صنعتی
- مشاوره فنی رایگان برای انتخاب سه راهی مناسب با پروژه شما
- تضمین اصالت کالا با ارائه گواهینامههای استاندارد
- امکان تولید سه راهیهای سفارشی با استفاده از نرمافزارهای طراحی مانند CAESAR II و ANSYS
- خدمات تعمیر و نگهداری در محل برای پروژههای بزرگ
🔧 چرا نوین فیدار اسپاد؟
نوین فیدار اسپاد با بیش از دو دهه تجربه در تأمین اتصالات صنعتی، شریک قابل اعتماد شما در پروژههای صنعتی است. ما با استفاده از فناوریهای پیشرفته و همکاری با تولیدکنندگان معتبر جهانی، محصولاتی با کیفیت بالا و خدمات مشتریان بینظیر ارائه میدهیم.
- تأمین مستقیم از تولیدکنندگان معتبر جهانی با استانداردهای ISO 9001:2015
- تیم مهندسی متخصص برای پشتیبانی فنی و طراحی پروژه
- انبار مجهز با موجودی بیش از 10,000 قطعه برای تأمین فوری
- امکان تولید سه راهیهای سفارشی با تلرانسهای دقیق
- ارائه نقشههای اجرایی (P&ID) و خدمات شبیهسازی با نرمافزارهای ANSYS و CAESAR II
- پشتیبانی 24/7 برای پروژههای حساس
🛠️ سه راهیهای رزوهای صنعتی نوین فیدار اسپاد با طراحی مهندسیشده و کیفیت بینظیر، راهحلی ایمن و پایدار برای انشعابگیری در خطوط لوله صنایع حساس. برای اطلاعات بیشتر و دریافت کاتالوگ با ما تماس بگیرید.
