🔩 زانویی جوشی صنعتی | راهحل حرفهای برای تغییر جهت در خطوط لوله
شرکت نوین فیدار اسپاد بهعنوان یکی از پیشگامان تأمین اتصالات صنعتی در ایران، انواع زانویی جوشی (Butt Weld Elbow) را با کیفیت برتر و مطابق با استانداردهای بینالمللی نظیر ASME B16.9، ASTM A403، MSS-SP-43 و EN 10253-2 ارائه میدهد. این محصولات برای تغییر جهت جریان سیال در زوایای مختلف (45، 90 و 180 درجه) در صنایع حساس مانند نفت و گاز، پتروشیمی، صنایع غذایی، دارویی، آب و فاضلاب و تأسیسات ساختمانی طراحی شدهاند. زانوییهای جوشی با طراحی مهندسیشده، مقاومت بالا در برابر فشار و دما، و کاهش افت فشار (تا 3-5%)، راهحلی بهینه برای سیستمهای لولهکشی صنعتی ارائه میکنند.
زانوییهای جوشی به دلیل اتصال لب به لب (Butt Weld) و استفاده از مواد با کیفیت مانند استیل ضدزنگ، کربن استیل و آلیاژهای خاص، استحکام و طول عمر بالایی (بیش از 25 سال) دارند. این اتصالات در دو نوع شعاع کوتاه (SR) و شعاع بلند (LR) تولید میشوند که هر کدام برای کاربردهای خاص طراحی شدهاند. زانوییهای شعاع بلند برای خطوط با فشار بالا و زانوییهای شعاع کوتاه برای فضاهای محدود مناسب هستند.
🌟 ویژگیهای کلیدی زانویی جوشی

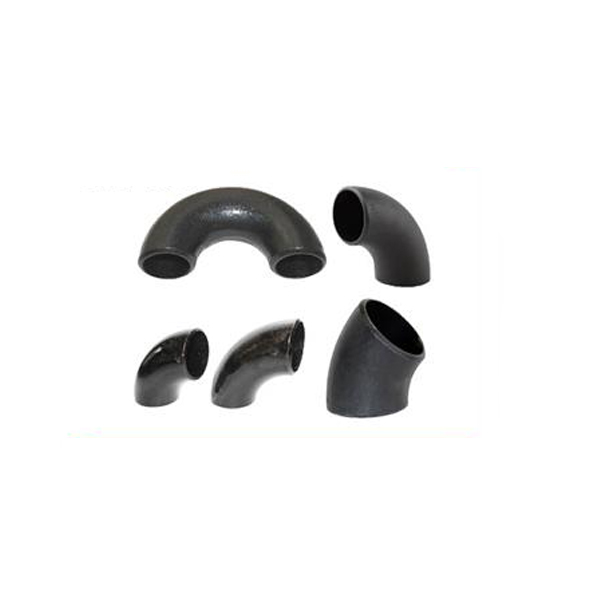

- انواع طراحی: زانویی 45 درجه، 90 درجه، 180 درجه (شعاع کوتاه SR و شعاع بلند LR)، زانویی کاهنده (Reducing Elbow)
- جنس مواد: استیل ضدزنگ (AISI 304, 316L)، کربن استیل (A234 WPB, A106)، داپلکس (UNS S31803, S32205)، اینکونل 625، مونل 400
- استاندارد تولید: ASME B16.9, ASTM A403, MSS-SP-43, EN 10253-2, AWWA C208
- سایزهای موجود: ½” تا 48″ (DN15 تا DN1200)
- فشار کاری: کلاس 150 تا 2500 (PN10 تا PN420)
- اتصالات: جوشی لب به لب (Butt Weld)
- دمای کاری: -196°C تا +800°C (بسته به جنس مواد)
- کاربرد سیال: گاز، بخار، مایعات خورنده، سیالات بهداشتی، آب فوق خالص (WFI)
- مزایا: کاهش افت فشار (3-5%)، نصب سریع و آسان، عمر مفید بیش از 25 سال، مقاومت در برابر خوردگی و ارتعاشات
🔍 مشخصات فنی زانویی جوشی
- نوع محصول: زانویی جوشی (Elbow) 45، 90 و 180 درجه (شعاع کوتاه و بلند)، زانویی کاهنده
- سایز: ½” تا 48″ (DN15 تا DN1200)
- فشار کاری: تا 420 بار (کلاس 2500)
- جنس مواد:
- استیل ضدزنگ: AISI 304, AISI 316L
- کربن استیل: A234 WPB, A106
- داپلکس: UNS S31803, S32205
- آلیاژهای خاص: اینکونل 625، مونل 400، هاستلوی C276
- استاندارد طراحی: ASME B16.9, ASTM A403, MSS-SP-43, EN 10253-2, AWWA C208
- تلرانس ابعادی:
- قطر خارجی: ±0.8mm
- ضخامت دیواره: +12.5%, -10%
- زاویه خمش: ±0.5 درجه
- پرداخت سطح: سندبلاست (SA 2.5)، الکتروپولیش (Ra ≤ 0.8μm برای مصارف بهداشتی)
- تست و بازرسی:
- تست غیرمخرب: رادیوگرافی (RT)، اولتراسونیک (UT)، تست نفوذ مایع (PT)
- تست مخرب: تست کشش (ASTM A370)، تست خمش، تست ضربه (Charpy V-Notch)
- تست هیدرواستاتیک: 1.5 برابر فشار کاری
- دمای کاری: -196°C تا +800°C (بسته به متریال)
- شعاع خمش:
- شعاع بلند (LR): R = 1.5D (1.5 برابر قطر نامی)
- شعاع کوتاه (SR): R = D (برابر قطر نامی)
💲 لیست قیمت زانویی جوشی استیل 304 (کلاس 150)
| سایز (اینچ) | نوع | وزن (kg) | قیمت واحد (تومان) |
|---|---|---|---|
| 1″ | 90 درجه LR | 0.15 | 250,000 |
| 2″ | 90 درجه LR | 0.50 | 400,000 |
| 4″ | 45 درجه SR | 1.90 | 1,900,000 |
| 6″ | 90 درجه LR | 3.50 | 3,500,000 |
| 10″ | 180 درجه LR | 13.20 | 5,000,000 |
📊 لیست قیمت زانویی جوشی کربن استیل (کلاس 300)
| سایز (اینچ) | نوع | وزن (kg) | قیمت واحد (تومان) |
|---|---|---|---|
| 1″ | 90 درجه LR | 0.10 | 180,000 |
| 3″ | 45 درجه SR | 1.20 | 1,300,000 |
| 8″ | 90 درجه LR | 8.00 | 3,800,000 |
| 12″ | 180 درجه LR | 10.50 | 3,500,000 |
🧾 نکات مهم درباره قیمتها:
- قیمتها برای مقادیر کم بوده و برای سفارشات عمده تخفیف ویژه اعمال میشود.
- قیمتها بدون احتساب مالیات بر ارزش افزوده و هزینه حمل میباشد.
- برای زانوییهای با سایزهای خاص، مواد خاص (مانند داپلکس یا اینکونل) یا زوایای سفارشی (11.25، 22.5، 60 درجه)، لطفاً استعلام قیمت کنید.
- قیمتها ممکن است با توجه به نوسانات بازار و نرخ ارز تغییر کنند.
🌐 کاربردهای زانویی جوشی
- صنایع نفت و گاز: خطوط انتقال نفت خام، گاز طبیعی، سیستمهای تقویت فشار (Booster Stations)، پالایشگاهها، خطوط جمعآوری (Gathering Lines)
- صنایع غذایی و دارویی: خطوط انتقال محصولات لبنی، سیستمهای شستشوی در محل (CIP)، خطوط آب فوق خالص (WFI)، سیستمهای استریل
- صنایع شیمیایی: انتقال سیالات خورنده (اسیدها، بازها)، مخازن تحت فشار، سیستمهای فرآیند شیمیایی
- تأسیسات ساختمانی: سیستمهای گرمایش و سرمایش مرکزی، خطوط آتشنشانی، سیستمهای تهویه مطبوع (HVAC)
- صنایع دریایی: خطوط لولهکشی در کشتیها، سکوهای نفتی، سیستمهای مقاوم در برابر خوردگی با استاندارد NACE MR0175
- صنایع آب و فاضلاب: سیستمهای پمپاژ، تصفیهخانهها، خطوط تخلیه فاضلاب
- صنایع انرژی: نیروگاههای حرارتی، سیستمهای خنککننده، خطوط انتقال بخار
🔧 فرآیند تولید و کنترل کیفیت
مراحل تولید
- انتخاب مواد اولیه: استفاده از لولهها و ورقهای با کیفیت بالا (استیل ضدزنگ، کربن استیل، آلیاژهای خاص) مطابق استانداردهای ASTM و ASME
- برش مواد اولیه: برش دقیق با دستگاههای پلاسما CNC یا لیزر برای دستیابی به ابعاد استاندارد
- فرمدهی:
- روش هیدروفرمینگ برای زانوییهای سایز بزرگ با شعاع دقیق
- پرس گرم (Hot Forming) برای زانوییهای شعاع بلند با کیفیت بالا
- پرس سرد (Cold Forming) برای زانوییهای شعاع کوتاه و سایزهای کوچک
- جوشکاری:
- جوشکاری TIG (GTAW) برای لایه ریشه جهت دقت و کیفیت بالا
- جوشکاری SMAW برای لایههای پرکننده در زانوییهای بزرگ
- جوشکاری MIG (GMAW) برای تولید انبوه با سرعت بالا
- پرداخت سطح:
- سندبلاست با استاندارد SA 2.5 برای مصارف عمومی
- الکتروپولیش با زبری سطح Ra ≤ 0.8μm برای کاربردهای بهداشتی
- پسیواسیون برای افزایش مقاومت در برابر خوردگی
- عملیات حرارتی: آنیلینگ (Annealing) برای کاهش تنشهای داخلی و افزایش انعطافپذیری
کنترل کیفیت
- تستهای غیرمخرب:
- رادیوگرافی (RT) برای بررسی کیفیت جوش و عیوب داخلی
- تست اولتراسونیک (UT) برای شناسایی ترکها و نقصهای داخلی
- تست نفوذ مایع (PT) برای تشخیص ترکهای سطحی
- تست مغناطیسی (MT) برای مواد فرومغناطیس
- تستهای مخرب:
- تست کشش (ASTM A370) برای بررسی استحکام کششی
- تست خمش برای ارزیابی انعطافپذیری
- تست ضربه (Charpy V-Notch) برای بررسی مقاومت در برابر شکنندگی
- تست هیدرواستاتیک: انجام تست با فشار 1.5 برابر فشار کاری برای اطمینان از مقاومت در برابر نشتی
- بازرسی ابعادی: بررسی دقیق ابعاد و تلرانسها با استفاده از ابزارهای کالیبرهشده
⚙️ نکات نصب و بهرهبرداری
- پیشگرمایش: برای ضخامتهای بالای 10mm الزامی است (دمای پیشنهادی: 150-200°C برای کربن استیل، 100-150°C برای استیل ضدزنگ).
- روش جوشکاری:
- استفاده از الکترود E309L برای اتصال استیل ضدزنگ به کربن استیل
- جوشکاری TIG برای کاربردهای بهداشتی و سیالات حساس
- جوشکاری SMAW برای زانوییهای بزرگ در محیطهای صنعتی
- بازرسی پس از نصب:
- تست هیدرواستاتیک با فشار 1.5 برابر فشار کاری
- بازرسی بصری (Visual Inspection) برای اطمینان از عدم وجود ترک، نشتی یا ناهماهنگی
- تست اولتراسونیک برای بررسی کیفیت جوش پس از نصب
- نگهداری:
- بررسی دورهای برای جلوگیری از خوردگی در محیطهای مرطوب یا خورنده
- استفاده از پوششهای محافظ (مانند اپوکسی) در محیطهای با خوردگی بالا
- تمیزکاری منظم در کاربردهای بهداشتی (CIP)
- نکات ایمنی: استفاده از تجهیزات حفاظت فردی (PPE) هنگام جوشکاری و نصب
📊 مقایسه با روشهای جایگزین
| پارامتر | زانویی جوشی | زانویی ساکت ولد | زانویی رزوهای |
|---|---|---|---|
| افت فشار | 3-5% | 8-12% | 15-20% |
| هزینه نصب | متوسط | متوسط | پایین |
| عمر مفید | 25+ سال | 15-20 سال | 5-10 سال |
| مقاومت در برابر خوردگی | بالا (بسته به جنس) | متوسط | پایین |
| مناسب برای فشار بالا | بله | بله (تا کلاس 9000) | خیر |
❓ سوالات متداول
- تفاوت زانویی شعاع کوتاه (SR) و شعاع بلند (LR) چیست؟
زانویی شعاع کوتاه (R = D) برای فضاهای محدود و خطوط کم فشار مناسب است، در حالی که زانویی شعاع بلند (R = 1.5D) برای خطوط با فشار بالا و دبی بالا توصیه میشود، زیرا افت فشار کمتری ایجاد میکند. - آیا زانویی جوشی برای سیالات خورنده مناسب است؟
بله، زانوییهای ساختهشده از استیل ضدزنگ (AISI 316L) یا آلیاژهای خاص (مانند اینکونل) برای سیالات خورنده مانند اسیدها و بازها ایدهآل هستند. - چه استانداردهایی برای زانویی جوشی استفاده میشود؟
استانداردهای اصلی شامل ASME B16.9، ASTM A403، MSS-SP-43 و EN 10253-2 هستند که کیفیت و ابعاد محصول را تضمین میکنند. - آیا زانویی جوشی قابل استفاده در صنایع غذایی است؟
بله، زانوییهای استیل ضدزنگ با پرداخت سطح الکتروپولیش (Ra ≤ 0.8μm) برای کاربردهای بهداشتی مانند صنایع غذایی و دارویی مناسب هستند. - چگونه میتوان زانویی با زوایای غیراستاندارد (مانند 60 درجه) سفارش داد؟
برای زانوییهای سفارشی با زوایای خاص، لطفاً با تیم فروش تماس بگیرید تا بر اساس نیاز شما طراحی و تولید شود.
📦 سفارش و استعلام قیمت
برای دریافت مشاوره فنی، استعلام قیمت بهروز، دانلود کاتالوگ، و ثبت سفارش زانویی جوشی، با تیم فروش نوین فیدار اسپاد تماس بگیرید:
📞 شماره تماس: 021-88329389
📩 ایمیل: sales@nfspad-co.ir
🌐 فرم سفارش آنلاین: nfspad-co.ir/order-form
🚚 خدمات پس از فروش و ارسال
- ارسال سریع به سراسر ایران با بستهبندی ایمن و استاندارد
- ارائه گارانتی کیفیت 24 ماهه برای مصارف عمومی
- مشاوره فنی رایگان برای انتخاب زانویی مناسب با پروژه شما
- تضمین اصالت کالا با ارائه گواهینامههای استاندارد (مانند NACE MR0175 برای کاربردهای دریایی)
- امکان تأمین زانوییهای سفارشی با زوایای خاص (11.25، 22.5، 60 درجه) با استفاده از نرمافزارهای طراحی مانند CAESAR II و ANSYS
- ارائه خدمات بازرسی و تعمیر در محل برای پروژههای بزرگ
🔧 چرا نوین فیدار اسپاد؟
نوین فیدار اسپاد با سالها تجربه در تأمین اتصالات صنعتی و همکاری با تولیدکنندگان معتبر جهانی، شریک قابل اعتماد شما در پروژههای صنعتی است. ما متعهد به ارائه محصولات با کیفیت بالا، قیمت رقابتی، و خدمات مشتریان بینظیر هستیم.
- تأمین مستقیم از کارخانههای معتبر بینالمللی با گواهینامههای ISO 9001 و API
- تیم فنی متخصص برای پشتیبانی پروژههای بزرگ (پالایشگاهها، نیروگاهها، تصفیهخانهها)
- انبار مجهز برای تأمین فوری نیازهای مشتریان
- امکان تولید سفارشی زانوییهای جوشی با زوایای غیراستاندارد یا متریال خاص
- ارائه نقشههای اجرایی (P&ID) و خدمات مشاوره مهندسی
- تعهد به تحویل بهموقع و پشتیبانی پس از فروش
🛠️ زانویی جوشی با طراحی مهندسیشده و کیفیت بالا، راهحلی ایدهآل برای تغییر جهت جریان در خطوط لوله صنعتی. برای اطلاعات بیشتر و دریافت کاتالوگ با ما تماس بگیرید.
