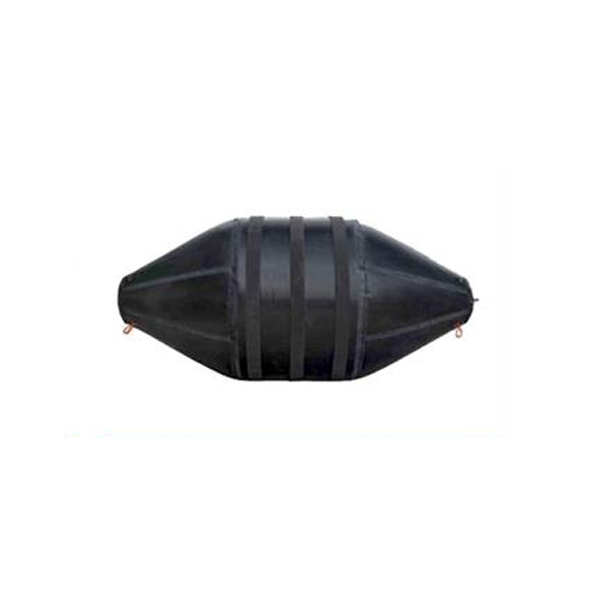

🔩 توپی انسداد مخروطی صنعتی | راهحل ایمن و کارآمد برای مسدودسازی خطوط لوله
شرکت نوین فیدار اسپاد بهعنوان یکی از پیشگامان تأمین تجهیزات صنعتی در ایران، توپیهای انسداد مخروطی (Conical Pipe Stopper) را با کیفیت برتر و مطابق با استانداردهای بینالمللی نظیر ASTM F104، ISO 9001، EN 13611 و DIN 7716 ارائه میدهد. این توپیها برای مسدودسازی موقت یا دائم خطوط لوله در پروژههای آب و فاضلاب، نفت و گاز، پتروشیمی و تأسیسات شهری طراحی شدهاند. توپیهای انسداد مخروطی با طراحی مخروطی منحصربهفرد، نصب آسان در منهولهای کوچک و لولههای با قطر بالا را امکانپذیر میکنند و با مقاومت در برابر فشار و سیالات مختلف، راهحلی مطمئن برای تعمیرات، تست فشار و مدیریت جریان سیال ارائه میدهند.
🌟 ویژگیهای کلیدی توپی انسداد مخروطی
- انواع طراحی: توپی انسداد مخروطی معمولی، توپی انسداد مخروطی بایپسدار، توپی انسداد مخروطی با شیر تخلیه
- جنس مواد: لاستیک نیتریل (NBR)، لاستیک طبیعی (NR)، کلروپرن (CR)، لاستیک تقویتشده با الیاف نایلون یا پلیاستر
- استاندارد تولید: ASTM F104, ISO 9001, EN 13611, DIN 7716
- سایزهای موجود: 50mm تا 2400mm (قطر داخلی لوله)، طول 150mm تا 1200mm
- فشار کاری: تا 2 بار (معمولی)، تا 2.5 بار (بایپسدار یا تقویتشده)
- کاربرد سیال: آب، فاضلاب، نفت، گاز، سیالات شیمیایی غیرخورنده، پساب صنعتی
- دمای کاری: -30°C تا +90°C
- مزایا: نصب سریع در فضاهای محدود، انعطافپذیری بالا (تا 35% بیشتر از سایز اسمی)، مقاومت در برابر فشار و سایش، کاهش نشتی (تا 99.9%)، عمر مفید 12-18 سال
🔍 مشخصات فنی توپی انسداد مخروطی
- نوع محصول: توپی انسداد مخروطی معمولی، بایپسدار، با شیر تخلیه
- سایز: مناسب برای لولههای با قطر داخلی 50mm تا 2400mm
- فشار کاری: تا 2 بار (معمولی)، تا 2.5 بار (بایپسدار یا تقویتشده)
- جنس مواد:
- NBR: مقاوم در برابر روغن، سوخت و هیدروکربنها، دمای کاری -30°C تا +90°C
- NR: انعطافپذیری بالا، مناسب برای آب و فاضلاب، دمای کاری -20°C تا +80°C
- CR: مقاوم در برابر UV، اوزون و شرایط جوی، دمای کاری -25°C تا +85°C
- تقویتکننده: لایههای نایلون یا پلیاستر برای تحمل فشار بالا
- استاندارد طراحی: ASTM F104, ISO 9001, EN 13611, DIN 7716
- تلرانس ابعادی:
- قطر خارجی: ±2mm
- طول: ±5mm
- پرداخت سطح: سطح صاف (Ra ≤ 3.2μm)، پوشش ضدچسبندگی و ضدسایش
- تست و بازرسی:
- تست غیرمخرب: تست نشتی با فشار 1.5 برابر فشار کاری، تست فشار هیدرواستاتیک
- تست مخرب: تست فشردگی (ASTM F36)، تست مقاومت کششی (ASTM D412)، تست سایش (ASTM D5963)
- تست دمایی: بررسی پایداری در دماهای -30°C تا +90°C
- دمای کاری: -30°C تا +90°C
💲 لیست قیمت توپی انسداد مخروطی معمولی (جنس NBR)
| قطر داخلی لوله (mm) | جنس | فشار کاری (بار) | قیمت واحد (تومان) |
|---|---|---|---|
| 50-100 | NBR | 2 | 400,000 |
| 150-300 | NBR | 2 | 900,000 |
| 400-600 | NBR | 2 | 1,800,000 |
| 800-1000 | NBR | 2 | 3,500,000 |
| 1200-1600 | NBR | 2 | 6,000,000 |
📊 لیست قیمت توپی انسداد مخروطی بایپسدار (جنس CR)
| قطر داخلی لوله (mm) | جنس | فشار کاری (بار) | قیمت واحد (تومان) |
|---|---|---|---|
| 50-100 | CR | 2.5 | 600,000 |
| 150-300 | CR | 2.5 | 1,300,000 |
| 400-600 | CR | 2.5 | 2,500,000 |
| 800-1000 | CR | 2.5 | 4,500,000 |
| 1200-1600 | CR | 2.5 | 7,500,000 |
🧾 نکات مهم درباره قیمتها:
- قیمتها برای سفارشات تکی بوده و برای سفارشات عمده تخفیف ویژه اعمال میشود.
- قیمتها بدون احتساب مالیات بر ارزش افزوده و هزینه حمل است.
- برای سایزهای خاص (بیش از 1600mm) یا جنسهای سفارشی، لطفاً استعلام قیمت کنید.
- قیمتها ممکن است با توجه به نوسانات بازار و نرخ ارز تغییر کنند.
🌐 کاربردهای توپی انسداد مخروطی
- شبکههای آب و فاضلاب: مسدودسازی موقت برای تعمیرات خطوط، فلاشینگ شبکه، و تستهای هیدرواستاتیک
- صنایع نفت و گاز: انسداد خطوط برای نگهداری، تغییر مسیر سیال، و تست فشار
- صنایع پتروشیمی: مسدودسازی در سیستمهای انتقال سیالات غیرخورنده و پساب صنعتی
- تأسیسات شهری: کنترل جریان در منهولها، ایستگاههای پمپاژ و شبکههای فاضلاب
- صنایع کشاورزی: مدیریت جریان در سیستمهای آبیاری و کانالهای انتقال آب
- پروژههای عمرانی: مسدودسازی لولهها در حین احداث تونلها و سازههای زیرزمینی
- صنایع معدنی: انسداد خطوط انتقال دوغاب و سیالات معدنی
🔧 فرآیند تولید و کنترل کیفیت
مراحل تولید
- اختلاط مواد: ترکیب لاستیک خام با افزودنیهای شیمیایی برای بهبود انعطافپذیری، مقاومت سایشی و شیمیایی
- قالبگیری مخروطی: تولید توپی با قالبهای دقیق برای ایجاد شکل مخروطی بهینه
- تقویت ساختار: افزودن لایههای نایلون یا پلیاستر برای افزایش مقاومت در برابر فشار و پارگی
- پرداخت سطح:
- سطح صاف با زبری Ra ≤ 3.2μm برای تماس بهتر با دیواره لوله
- پوشش ضدچسبندگی و ضدسایش برای کاهش اصطکاک و افزایش دوام
- نصب شیرآلات: افزودن شیرهای ورودی/خروجی برای تزریق هوا و بایپس در مدلهای خاص
کنترل کیفیت
- تستهای غیرمخرب:
- تست نشتی با فشار 1.5 برابر فشار کاری
- تست نفوذ مایع (PT) برای شناسایی ترکهای سطحی
- تست فشار هیدرواستاتیک برای بررسی آببندی
- تستهای مخرب:
- تست فشردگی (ASTM F36) برای ارزیابی انعطافپذیری
- تست مقاومت کششی (ASTM D412) برای بررسی استحکام مواد
- تست سایش (ASTM D5963) برای ارزیابی دوام سطح
- تست دمایی: بررسی عملکرد در دماهای -30°C تا +90°C
⚙️ نکات نصب و بهرهبرداری
- آمادهسازی لوله: تمیزکاری کامل دیواره داخلی لوله برای حذف رسوبات و آلودگیها
- نصب: تزریق هوا یا نیتروژن از طریق شیر ورودی تا رسیدن به فشار کاری (حداکثر 2 بار برای معمولی، 2.5 بار برای بایپسدار)
- مدیریت بایپس: در مدلهای بایپسدار، از شلنگ خروجی برای هدایت سیال و کاهش فشار استفاده کنید
- بازرسی پس از نصب:
- تست نشتی با فشار 1.5 برابر فشار کاری
- بازرسی بصری برای اطمینان از تماس کامل توپی با دیواره لوله
- نگهداری: تخلیه کامل هوا پس از استفاده، شستوشو با آب تمیز، و ذخیره در محیط خشک و دور از نور خورشید
📊 مقایسه با روشهای جایگزین
| پارامتر | توپی انسداد مخروطی | توپی انسداد استوانهای | درپوش فلزی |
|---|---|---|---|
| نصب در منهول | آسان (شکل مخروطی) | متوسط | دشوار |
| فشار کاری | تا 2.5 بار | تا 2 بار | تا 15 بار |
| هزینه | متوسط | متوسط | بالا |
| عمر مفید | 12-18 سال | 10-15 سال | 20+ سال |
❓ سوالات متداول
- تفاوت توپی انسداد مخروطی با استوانهای چیست؟ توپی مخروطی به دلیل شکل خاص، نصب آسانتری در منهولهای کوچک دارد و دامنه قطر وسیعتری را پوشش میدهد.
- کدام جنس برای سیالات نفتی مناسب است؟ لاستیک NBR به دلیل مقاومت در برابر روغن و هیدروکربنها برای سیالات نفتی توصیه میشود.
- حداکثر فشار کاری توپی انسداد مخروطی چقدر است؟ تا 2 بار برای مدل معمولی و 2.5 بار برای مدل بایپسدار یا تقویتشده.
- چگونه سایز مناسب انتخاب کنیم؟ توپی باید 65-70% بزرگتر از قطر داخلی لوله باشد تا آببندی کامل تضمین شود.
- آیا توپیهای انسداد قابل استفاده مجدد هستند؟ بله، با نگهداری مناسب (تخلیه هوا و ذخیره در محیط خشک) قابل استفاده در چندین پروژه هستند.
📦 سفارش و استعلام قیمت
برای دریافت مشاوره فنی، استعلام قیمت بهروز، دانلود کاتالوگ، و ثبت سفارش توپی انسداد مخروطی، با تیم فروش نوین فیدار اسپاد تماس بگیرید:
- شماره تماس: 021-88329389
- ایمیل: sales@nfspad-co.ir
- فرم سفارش آنلاین: nfspad-co.ir/order-form
🚚 خدمات پس از فروش و ارسال
- ارسال سریع به سراسر ایران با بستهبندی ایمن
- ارائه گارانتی کیفیت 24 ماهه برای مصارف صنعتی
- مشاوره فنی رایگان برای انتخاب سایز و جنس مناسب
- تضمین اصالت کالا با ارائه گواهینامههای استاندارد
- امکان تولید سفارشی با تلرانسهای خاص و طراحی با نرمافزارهای AutoCAD و ANSYS
🔧 چرا نوین فیدار اسپاد؟
نوین فیدار اسپاد با سالها تجربه در تأمین تجهیزات صنعتی و همکاری با تولیدکنندگان معتبر جهانی، شریک قابل اعتماد شما در پروژههای صنعتی و عمرانی است. ما متعهد به ارائه محصولات با کیفیت، قیمت رقابتی، و خدمات مشتریان بینظیر هستیم.
- تأمین مستقیم از کارخانههای معتبر بینالمللی
- تیم فنی متخصص برای پشتیبانی پروژههای بزرگ
- انبار مجهز برای تأمین فوری نیازهای مشتریان
- امکان تولید سفارشی با مواد خاص
- ارائه نقشههای اجرایی (P&ID) و خدمات مشاوره در محل
🛠️ توپیهای انسداد مخروطی با طراحی ارگونومیک و مقاومت بالا، راهحلی مطمئن برای مسدودسازی خطوط لوله در پروژههای صنعتی و تأسیساتی. برای اطلاعات بیشتر و دریافت کاتالوگ با ما تماس بگیرید.
