🔩 تبدیل جوشی صنعتی | راهحل هوشمند برای تغییر سایز در خطوط لوله
شرکت نوین فیدار اسپاد بهعنوان یکی از پیشگامان تأمین اتصالات صنعتی در ایران، انواع تبدیل جوشی (Butt Weld Reducer) را با کیفیت برتر و مطابق با استانداردهای بینالمللی نظیر ASME B16.9، ASTM A403 و MSS-SP-43 ارائه میدهد. این محصولات برای اتصال لولههای با قطر متفاوت در صنایع مختلف از جمله نفت و گاز، پتروشیمی، صنایع غذایی، دارویی و تأسیسات ساختمانی طراحی شدهاند و راهحلی بهینه برای کاهش افت فشار و افزایش کارایی سیستمهای لولهکشی فراهم میکنند.
🌟 ویژگیهای کلیدی تبدیل جوشی

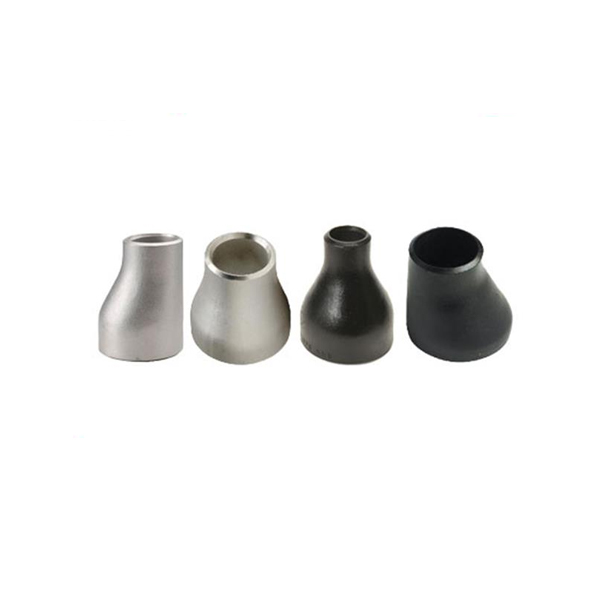

- انواع طراحی: متحدالمرکز (Concentric Reducer) و غیرمتحدالمرکز (Eccentric Reducer)
- جنس مواد: استیل ضدزنگ (AISI 304, 316L)، کربن استیل (A234 WPB)، داپلکس (2205)، اینکونل، مونل
- استاندارد تولید: ASME B16.9, ASTM A403, MSS-SP-43, EN 10253-2
- سایزهای موجود: ½” تا 48″ (DN15 تا DN1200)
- فشار کاری: کلاس 150 تا 2500 (PN10 تا PN420)
- اتصالات: جوشی (Butt Weld)
- دمای کاری: -196°C تا +800°C (بسته به جنس مواد)
- کاربرد سیال: گاز، بخار، مایعات خورنده، سیالات بهداشتی، آب فوق خالص (WFI)
- مزایا: کاهش افت فشار (2-5%)، نصب سریع و آسان، عمر مفید بیش از 25 سال، مقاومت در برابر خوردگی
🔍 مشخصات فنی تبدیل جوشی
- نوع محصول: تبدیل جوشی (Reducer) متحدالمرکز و غیرمتحدالمرکز
- سایز: ½” تا 48″ (DN15 تا DN1200)
- فشار کاری: تا 420 بار (کلاس 2500)
- جنس مواد:
- استیل ضدزنگ: AISI 304, AISI 316L
- کربن استیل: A234 WPB, A106
- داپلکس: UNS S31803, S32205
- آلیاژهای خاص: اینکونل 625، مونل 400
- استاندارد طراحی: ASME B16.9, ASTM A403, MSS-SP-43, EN 10253-2
- تلرانس ابعادی:
- قطر خارجی: ±0.8mm
- ضخامت دیواره: +12.5%, -10%
- پرداخت سطح: سندبلاست (SA 2.5)، الکتروپولیش (Ra ≤ 0.8μm برای مصارف بهداشتی)
- تست و بازرسی:
- تست غیرمخرب: رادیوگرافی (RT)، اولتراسونیک (UT)، تست نفوذ مایع (PT)
- تست مخرب: تست کشش (ASTM A370)، تست خمش
- تست هیدرواستاتیک: 1.5 برابر فشار کاری
- دمای کاری: -196°C تا +800°C (بسته به متریال)
💲 لیست قیمت تبدیل جوشی استیل 304 (کلاس 150)
| سایز (اینچ) | نوع | وزن (kg) | قیمت واحد (تومان) |
|---|---|---|---|
| 1″ × ½” | متحدالمرکز | 0.12 | 220,000 |
| 2″ × 1″ | متحدالمرکز | 0.45 | 340,000 |
| 4″ × 2″ | غیرمتحدالمرکز | 1.85 | 1,850,000 |
| 6″ × 4″ | متحدالمرکز | 3.20 | 3,200,000 |
| 10″ × 8″ | متحدالمرکز | 12.60 | 4,500,000 |
📊 لیست قیمت تبدیل جوشی کربن استیل (کلاس 300)
| سایز (اینچ) | نوع | وزن (kg) | قیمت واحد (تومان) |
|---|---|---|---|
| 1″ × ½” | متحدالمرکز | 0.09 | 150,000 |
| 3″ × 2″ | غیرمتحدالمرکز | 1.10 | 1,200,000 |
| 8″ × 6″ | متحدالمرکز | 7.80 | 3,500,000 |
| 12″ × 10″ | غیرمتحدالمرکز | 9.80 | 3,200,000 |
🧾 نکات مهم درباره قیمتها:
- قیمتها برای مقادیر کم بوده و برای سفارشات عمده تخفیف ویژه اعمال میشود.
- قیمتها بدون احتساب مالیات بر ارزش افزوده و هزینه حمل میباشد.
- برای تبدیلهای با سایزهای خاص، مواد خاص (مانند داپلکس یا اینکونل) یا زوایای سفارشی، لطفاً استعلام قیمت کنید.
- قیمتها ممکن است با توجه به نوسانات بازار و نرخ ارز تغییر کنند.
🌐 کاربردهای تبدیل جوشی
- صنایع نفت و گاز: خطوط جمعآوری (Gathering Lines)، سیستمهای تقویت فشار (Booster Stations)، پالایشگاهها
- صنایع غذایی و دارویی: خطوط انتقال محصولات لبنی، سیستمهای شستشوی در محل (CIP)، خطوط آب فوق خالص (WFI)
- صنایع شیمیایی: انتقال سیالات خورنده، مخازن تحت فشار
- تأسیسات ساختمانی: سیستمهای گرمایش و سرمایش مرکزی، خطوط آتشنشانی
- صنایع دریایی: خطوط لولهکشی در کشتیها و سکوهای نفتی با استاندارد NACE MR0175
- صنایع آب و فاضلاب: سیستمهای پمپاژ و تخلیه
🔧 فرآیند تولید و کنترل کیفیت
مراحل تولید
- برش مواد اولیه: استفاده از دستگاههای پلاسما CNC برای برش دقیق لولهها و ورقها
- فرمدهی: روش هیدروفرمینگ برای تبدیلهای سایز بزرگ و پرس سرد برای سایزهای کوچک
- جوشکاری:
- جوشکاری TIG (GTAW) برای لایه ریشه جهت دقت بالا
- جوشکاری SMAW برای لایههای پرکننده در تبدیلهای بزرگ
- پرداخت سطح:
- سندبلاست با استاندارد SA 2.5 برای مصارف عمومی
- الکتروپولیش با زبری سطح Ra ≤ 0.8μm برای مصارف بهداشتی
کنترل کیفیت
- تستهای غیرمخرب:
- رادیوگرافی (RT) برای بررسی کیفیت جوش
- تست اولتراسونیک (UT) برای تشخیص عیوب داخلی
- تست نفوذ مایع (PT) برای شناسایی ترکهای سطحی
- تستهای مخرب:
- تست کشش مطابق ASTM A370
- تست خمش برای بررسی انعطافپذیری
- تست هیدرواستاتیک: انجام تست با فشار 1.5 برابر فشار کاری برای اطمینان از مقاومت
⚙️ نکات نصب و بهرهبرداری
- پیشگرمایش: برای ضخامتهای بالای 12mm الزامی است (دمای پیشنهادی: 150-200°C برای کربن استیل).
- روش جوشکاری:
- استفاده از الکترود E309L برای اتصال استیل ضدزنگ به کربن استیل
- جوشکاری TIG برای کاربردهای بهداشتی
- بازرسی پس از نصب:
- تست هیدرواستاتیک با فشار 1.5 برابر فشار کاری
- بازرسی بصری (Visual Inspection) برای اطمینان از عدم وجود ترک یا نشتی
- نگهداری: بررسی دورهای برای جلوگیری از خوردگی در محیطهای مرطوب یا خورنده
📊 مقایسه با روشهای جایگزین
| پارامتر | تبدیل جوشی | فلنج تبدیل | اتصال رزوهای |
|---|---|---|---|
| افت فشار | 2-5% | 10-15% | 20-25% |
| هزینه نصب | متوسط | بالا | پایین |
| عمر مفید | 25+ سال | 15-20 سال | 5-10 سال |
| مقاومت در برابر خوردگی | بالا (بسته به جنس) | متوسط | پایین |
📦 سفارش و استعلام قیمت
برای دریافت مشاوره فنی، استعلام قیمت بهروز، دانلود کاتالوگ، و ثبت سفارش تبدیل جوشی، با تیم فروش نوین فیدار اسپاد تماس بگیرید:
📞 شماره تماس: 021-88880000
📩 ایمیل: info@novinfidar.com
🌐 فرم سفارش آنلاین: www.novinfidar.com/order
🚚 خدمات پس از فروش و ارسال
- ارسال سریع به سراسر ایران با بستهبندی ایمن
- ارائه گارانتی کیفیت 24 ماهه برای مصارف معمولی
- مشاوره فنی رایگان برای انتخاب محصول مناسب
- تضمین اصالت کالا با ارائه گواهینامههای استاندارد (مانند NACE MR0175 برای کاربردهای دریایی)
- امکان تأمین قطعات سفارشی و تولید تبدیلهای با زوایای خاص (30° یا 60°) با استفاده از نرمافزارهای CAESAR II و ANSYS
🔧 چرا نوین فیدار اسپاد؟
نوین فیدار اسپاد با سالها تجربه در تأمین اتصالات صنعتی و همکاری با تولیدکنندگان معتبر جهانی، شریک قابل اعتماد شما در پروژههای صنعتی است. ما متعهد به ارائه محصولات با کیفیت، قیمت رقابتی، و خدمات مشتریان بینظیر هستیم.
- تأمین مستقیم از کارخانههای معتبر بینالمللی
- تیم فنی متخصص برای پشتیبانی پروژههای بزرگ
- انبار مجهز برای تأمین فوری نیازهای مشتریان
- امکان تولید سفارشی با استانداردهای خاص
- ارائه نقشههای اجرایی (P&ID) و خدمات تعمیر در محل
🛠️ تبدیل جوشی با طراحی مهندسیشده و کیفیت بالا، راهحلی ایدهآل برای تغییر سایز خطوط لوله در صنایع حساس. برای اطلاعات بیشتر و دریافت کاتالوگ با ما تماس بگیرید.
