🌟 ویژگی‌های کلیدی بیمتال اشنایدر

• انواع سری: LRD (برای کنتاکتورهای TeSys D)، LR9F (برای کنتاکتورهای TeSys F)، LRK (برای بارهای نامتعادل و کنتاکتورهای نوع K)
• رنج جریانی: 0.16 تا 630 آمپر (LRD: 0.16 تا 150 آمپر، LR9F: 50 تا 630 آمپر، LRK: 0.8 تا 16 آمپر)
• ولتاژ عایقی (Ui): تا 690 ولت AC/DC
• استانداردهای تولید: IEC 60947-4-1، UL، CSA، CCC، CE
• دمای کاری: -20°C تا +60°C
• عمر مکانیکی: تا 10 میلیون سیکل
• عمر الکتریکی: تا 1 میلیون سیکل (بسته به جریان و بار)
• حفاظت: اضافه‌بار، قطع فاز، عدم تعادل فاز (تا 50% اختلاف جریان)
• زمان واکنش: قطع مدار در 2 ثانیه برای جریان 10 برابر نامی (کلاس تریپ 10)
• مزایا: دقت بالا (±5%)، طراحی فشرده، قابلیت ریست دستی/اتوماتیک/ترکیبی، نصب آسان روی ریل DIN یا کنتاکتور، مقاومت در برابر رطوبت (تا 95%) و گردوغبار (IP20)، سازگاری با کلیدهای حرارتی GV2L و GV3L، تحمل جریان اتصال کوتاه تا 100 کیلوآمپر، کاهش 90% خسارت به موتورها

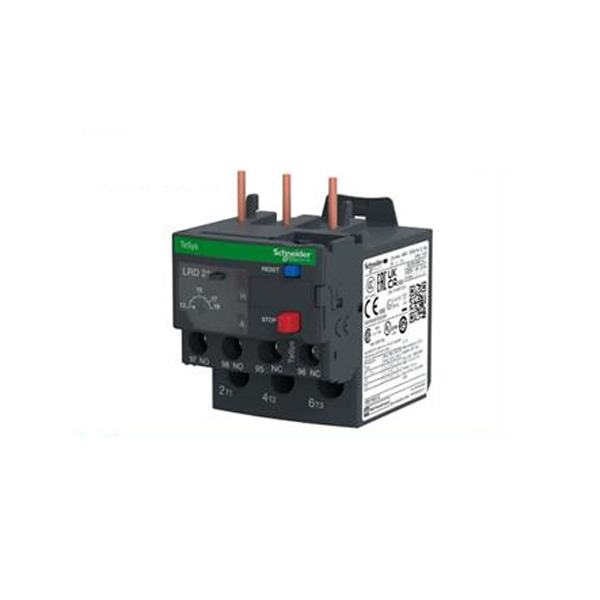

• نوع محصول: رله حرارتی (Thermal Overload Relay)
• رنج جریانی:
  • سری LRD: 0.16 تا 150 آمپر (برای کنتاکتورهای سری D، مدل‌های LRD02 تا LRD35)
  • سری LR9F: 50 تا 630 آمپر (برای کنتاکتورهای سری F، مدل‌های LR9F5371 تا LR9F7381)
  • سری LRK: 0.8 تا 16 آمپر (برای کنتاکتورهای سری K)
• کنتاکت‌ها:
  • کنتاکت‌های فرمان: 1NO+1NC (باز و بسته، کنتاکت‌های 97-98 برای سیگنالینگ)
  • تیغه‌های مسی با پوشش ضدخوردگی
  • ترمینال‌های خروجی برای اتصال به بار
• ولتاژ نامی: 230V، 400V، 690V
• فرکانس کاری: 50/60 هرتز
• جنس بدنه: پلاستیک مقاوم در برابر حرارت (PA66، UL94 V-0)
• تنظیم جریان: پیچ تنظیم با دقت ±5%
• تلرانس دمایی: ±10% در دمای محیط
• تست و بازرسی:
  • تست غیرمخرب: تست دی‌الکتریک (2 کیلوولت، 1 دقیقه)، تست مقاومت عایقی (IEC 60255)
  • تست مخرب: تست استقامت مکانیکی (IEC 60068)
  • تست محیطی: مقاومت در برابر رطوبت (تا 95%)، گردوغبار (IP20)، شوک‌های مکانیکی (IEC 60068-2-27)
• ابعاد و وزن:
  • LRD02 (0.16-0.25 آمپر): عرض 45 میلی‌متر، وزن 0.12 کیلوگرم
  • LRD10 (4-6 آمپر): عرض 45 میلی‌متر، وزن 0.15 کیلوگرم
  • LRD35 (30-38 آمپر): عرض 55 میلی‌متر، وزن 0.3 کیلوگرم
  • LR9F7381 (500-630 آمپر): عرض 150 میلی‌متر، وزن 2.5 کیلوگرم
• لوازم جانبی: کنتاکت‌های کمکی، آداپتور DIN-Rail، کاور محافظ پیچ تنظیم، کیت‌های اتصال برای کنتاکتورهای سری D و F

• Protection in Oil & Gas Industries: حفاظت از موتورهای پمپ‌ها، کمپرسورها، و سیستم‌های تقویت فشار
• Protection in Petrochemical Industries: مدیریت موتورهای الکتریکی در فرآیندهای شیمیایی و مخازن تحت فشار
• Protection in Manufacturing: حفاظت از موتورهای نوار نقاله، ربات‌های صنعتی، و تجهیزات خط تولید
• Protection in Building Facilities: کنترل موتورهای پمپارهای آتش نشانی، آسانسورها، و سیستم‌های تهویه
• Protection in Water and Wastewater Industries: حفاظت از پمپ‌های تخلیه و سیستم‌های تصفیه آب
• Protection in Agriculture: مدیریت موتورهای پمپهای آبیاری و سیستم‌های تهویه گلخانه‌ای
• Protection in Industrial Automation: استفاده در تابلوهای برق و سیستم‌های PLC برای حفاظت موتورها
• Protection in Maritime Industries: حفاظت از موتورهای الکتریکی در کشتی‌ها و سکوهای نفتی

مراحل تولید

• انتخاب مواد اولیه: تیغه‌های بی‌متال (فولاد و مس یا برنج) با خلوص بالا و پلاستیک PA66 مقاوم در برابر حرارت
• ساخت تیغه‌ها: پرس دقیق با تکنولوژی CNC برای حساسیت حرارتی
• مونتاژ کنتاکت‌ها: آلیاژ نقره برای کاهش مقاومت تماسی
• پوشش‌دهی: پوشش ضدخوردگی (ASTM B117)
• مونتاژ نهایی: مونتاژ اتوماتیک با بازرسی بصری
• کالیبراسیون: تنظیم دقیق رنج جریانی با تست عملکرد

کنترل کیفیت

• • تست‌های غیرمخرب:
    • تست دی‌الکتریک: 2 کیلوولت، 1 دقیقه
    • تست مقاومت عایقی: IEC 60255
    • تست حساسیت حرارتی: واکنش در 2 ثانیه برای جریان 10 برابر نامی

تست‌های مخرب:

• • • تست استقامت مکانیکی: تا 10 میلیون سیکل
    • تست استقامت الکتریکی: تا 1 میلیون سیکل

تست محیطی:

• • مقاومت در برابر رطوبت: تا 95% (IEC 60068-2-30)
  • مقاومت در برابر گردوغبار: IP20
  • مقاومت در برابر شوک: IEC 60068-2-27

• نصب: اتصال مستقیم به کنتاکتورهای اشنایدر (LC1D یا F) یا روی ریل DIN با آداپتور
• تنظیم جریان: پیچ تنظیم را 10% بالاتر از جریان نامی موتور تنظیم کنید
• سیم‌کشی:
  • کابل با مقطع مناسب (تا تا 240 میلی‌متر مربع برای مدل‌های LR9F)
  • گشتاور ترمینال: تا 32 نیوتن‌متر (مدل‌های 630 آمپر)
• بازرسی:
  • تست با دکمه Test برای قطع اضطراری
  • کنترل دمای بیمتال پس از 1 ساعت (حداکثر 50°C)
• نگهداری:
  • تمیزکاری کنتاکت‌ها با الکل ایزوپروپیل
  • بررسی دوره‌ای پیچ تنظیم

• • بیمتال اشنایدر برای چه کاربردهایی مناسب است؟
    حفاظت از موتورهای الکتریکی در برابر اضافه‌بار و قطع فاز در صنایع نفت و گاز، پتروشیمی، و تولید.
  • تفاوت سری LRD و LR9F چیست؟
    سری LRD برای کنتاکتورهای سری D (رنج 0.16-150 آمپر) و سری LR9F برای کنتاکتورهای سری F (رنج 50-630 آمپر) طراحی شده‌اند.
  • آیا با کنتاکتورهای برندهای دیگر سازگار است؟
    بله، اما برای عملکرد بهینه، استفاده با کنتاکتورهای اشنایدر توصیه می‌شود.
  • مدت زمان گارانتی چقدر است؟
    12 ماه برای مصارف عمومی.
  • چگونه جریان را تنظیم کنیم؟
    پیچ تنظیم را 10% بالاتر از جریان نامی موتور قرار دهید.
  • آیا بیمتال اشنایدر در محیط‌های مرطوب کار می‌کند؟
    بله، با استاندارد IP20 و مقاومت در برابر رطوبت تا 95% مناسب است.
