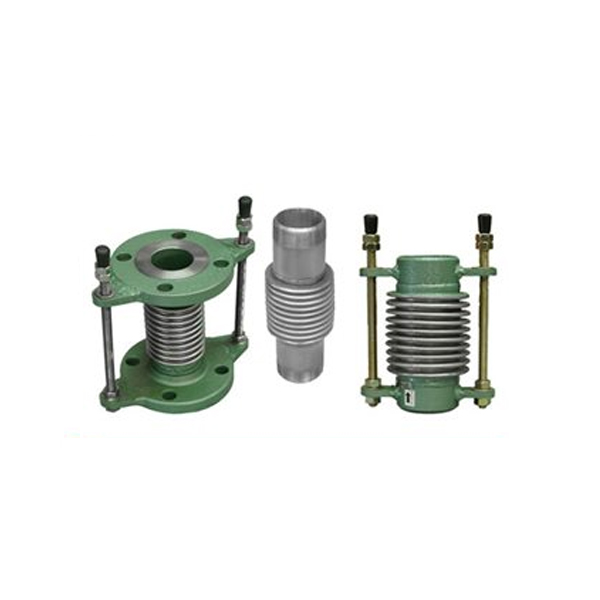

🔩 اتصالات آکاردئونی | راهحل انعطافپذیر برای مدیریت تنشهای خطوط لوله
شرکت نوین فیدار اسپاد بهعنوان یکی از پیشگامان تأمین تجهیزات صنعتی در ایران، اتصالات آکاردئونی روتین (Expansion Joints) را با کیفیت برتر و مطابق با استانداردهای بینالمللی نظیر EJMA 10، ASME B16.9، DIN EN 13480، و ASTM A403 ارائه میدهد. این محصولات برای جذب ارتعاشات، جبران انبساط و انقباض حرارتی، و کاهش تنشهای مکانیکی در سیستمهای لولهکشی طراحی شدهاند. اتصالات آکاردئونی روتین به دلیل انعطافپذیری بالا، مقاومت در برابر فشار و دمای شدید، و طول عمر طولانی، گزینهای ایدهآل برای صنایع حساس مانند نفت و گاز، پتروشیمی، نیروگاهها، صنایع غذایی، دارویی، و تأسیسات ساختمانی هستند. این اتصالات با کاهش تنشهای مکانیکی تا 90% و جبران انبساط حرارتی تا 200 میلیمتر، ایمنی و کارایی سیستمهای لولهکشی را به طور قابلتوجهی افزایش میدهند.
🌟 ویژگیهای کلیدی اتصالات آکاردئونی روتین
- انواع طراحی: محوری (Axial)، یونیورسال (Universal)، لولایی (Hinged)، گاردانی (Gimbal)، پرشر بالانس (Pressure Balanced)
- جنس مواد: استیل ضدزنگ (AISI 304, 316L, 321)، کربن استیل (A234 WPB, A106 Gr.B)، داپلکس (UNS S31803, S32205)، آلیاژهای خاص (اینکونل 625، مونل 400، هاستلوی C276)
- استاندارد تولید: EJMA 10، ASME B16.9، DIN EN 13480، ASTM A403، MSS-SP-43
- سایزهای موجود: ½” تا 120″ (DN15 تا DN3000)
- فشار کاری: کلاس 150 تا 2500 (PN10 تا PN420)
- اتصالات: جوشی (Butt Weld)، فلنجدار (Flanged)، دندهای (Threaded)
- دمای کاری: -250°C تا +1000°C (بسته به جنس مواد)
- کاربرد سیال: گاز، بخار، مایعات خورنده، سیالات بهداشتی، نفت خام، آب فوق خالص (WFI)
- مزایا: کاهش ارتعاشات تا 90%، جبران انبساط حرارتی تا 200 میلیمتر، عمر مفید بیش از 20 سال، مقاومت در برابر خوردگی، نصب آسان
🔍 مشخصات فنی اتصالات آکاردئونی روتین
- نوع محصول: اتصالات آکاردئونی روتین (محوری، یونیورسال، لولایی، گاردانی، پرشر بالانس)
- سایز: ½” تا 120″ (DN15 تا DN3000)
- فشار کاری: تا 420 بار (کلاس 2500)
- جنس مواد:
- استیل ضدزنگ: AISI 304, AISI 316L, AISI 321
- کربن استیل: A234 WPB, A106 Gr.B
- داپلکس: UNS S31803, S32205
- آلیاژهای خاص: اینکونل 625، مونل 400، هاستلوی C276
- استاندارد طراحی: EJMA 10، ASME B16.9، DIN EN 13480، ASTM A403، MSS-SP-43
- تلرانس ابعادی:
- قطر خارجی: ±1.0mm
- ضخامت دیواره: +12.5%, -10%
- طول کلی: ±2.0mm
- پرداخت سطح:
- سندبلاست: SA 2.5 (برای مصارف عمومی)
- الکتروپولیش: Ra ≤ 0.8μm (برای مصارف بهداشتی)
- پوشش اپوکسی: برای محیطهای خورنده
- تست و بازرسی:
- تست غیرمخرب: رادیوگرافی (RT)، اولتراسونیک (UT)، تست نفوذ مایع (PT)، تست مغناطیسی (MT)
- تست مخرب: تست کشش (ASTM A370)، تست خمش، تست ضربه
- تست هیدرواستاتیک: 1.5 برابر فشار کاری
- تست پنوماتیک: برای کاربردهای گازی
- دمای کاری: -250°C تا +1000°C (بسته به متریال)
- نرخ انعطافپذیری: جابجایی محوری تا 200 میلیمتر، جابجایی جانبی تا 50 میلیمتر، جابجایی زاویهای تا 30 درجه
💲 لیست قیمت اتصالات آکاردئونی استیل 304 (کلاس 150)
| سایز (اینچ) | نوع | وزن (kg) | قیمت واحد (تومان) |
|---|---|---|---|
| 1″ | محوری | 0.8 | 1,200,000 |
| 2″ | یونیورسال | 2.5 | 2,800,000 |
| 4″ | لولایی | 5.6 | 5,500,000 |
| 6″ | محوری | 9.2 | 8,200,000 |
| 10″ | پرشر بالانس | 18.7 | 15,000,000 |
📊 لیست قیمت اتصالات آکاردئونی کربن استیل (کلاس 300)
| سایز (اینچ) | نوع | وزن (kg) | قیمت واحد (تومان) |
|---|---|---|---|
| 1″ | محوری | 0.7 | 900,000 |
| 3″ | یونیورسال | 3.2 | 2,200,000 |
| 6″ | لولایی | 8.5 | 6,800,000 |
| 12″ | پرشر بالانس | 22.4 | 12,500,000 |
🧾 نکات مهم درباره قیمتها:
- قیمتها برای مقادیر کم بوده و برای سفارشات عمده تخفیف ویژه (تا 20%) اعمال میشود.
- قیمتها بدون احتساب مالیات بر ارزش افزوده و هزینه حمل میباشد.
- برای اتصالات با سایزهای خاص، مواد خاص (مانند داپلکس یا اینکونل) یا طراحیهای سفارشی، لطفاً استعلام قیمت کنید.
- قیمتها ممکن است با توجه به نوسانات بازار و نرخ ارز تغییر کنند.
🌐 کاربردهای اتصالات آکاردئونی روتین
- صنایع نفت و گاز: خطوط انتقال نفت خام، سیستمهای جمعآوری گاز (Gathering Lines)، پالایشگاهها، و سیستمهای تقویت فشار (Booster Stations)
- صنایع پتروشیمی: خطوط انتقال مواد شیمیایی خورنده، سیستمهای بخار، و مخازن تحت فشار
- نیروگاهها: سیستمهای خنککننده، خطوط بخار، و توربینهای گازی
- صنایع غذایی و دارویی: خطوط انتقال محصولات لبنی، سیستمهای شستشوی در محل (CIP)، و خطوط آب فوق خالص (WFI)
- تأسیسات ساختمانی: سیستمهای گرمایش و سرمایش مرکزی، خطوط آتشنشانی، و سیستمهای تهویه مطبوع (HVAC)
- صنایع دریایی: خطوط لولهکشی در کشتیها و سکوهای نفتی با استاندارد NACE MR0175
- صنایع آب و فاضلاب: سیستمهای پمپاژ، تصفیهخانهها، و خطوط تخلیه
- صنایع معدنی: انتقال مواد معدنی و سیالات با دمای بالا در فرآیندهای استخراج
🔧 فرآیند تولید و کنترل کیفیت
مراحل تولید
- انتخاب مواد اولیه: استفاده از ورقها و لولههای با کیفیت بالا از تولیدکنندگان معتبر جهانی
- برش دقیق: برش مواد با دستگاههای پلاسما CNC برای دقت ابعادی بالا
- فرمدهی آکاردئون:
- روش هیدروفرمینگ برای اتصالات سایز بزرگ
- پرس سرد برای سایزهای کوچک با دقت بالا
- جوشکاری:
- جوشکاری TIG (GTAW) برای لایه ریشه با دقت بالا
- جوشکاری SMAW برای لایههای پرکننده در اتصالات بزرگ
- جوشکاری پلاسما (PAW) برای کاربردهای خاص
- پرداخت سطح:
- سندبلاست با استاندارد SA 2.5 برای مصارف عمومی
- الکتروپولیش با زبری سطح Ra ≤ 0.8μm برای مصارف بهداشتی
- پوشش اپوکسی یا PTFE برای مقاومت در برابر خوردگی
- مونتاژ نهایی: نصب فلنجها، بستها، یا اجزای تقویتی (Tie Rods) برای اتصالات پیچیده
کنترل کیفیت
- تستهای غیرمخرب:
- رادیوگرافی (RT) برای بررسی کیفیت جوش
- تست اولتراسونیک (UT) برای تشخیص عیوب داخلی
- تست نفوذ مایع (PT) برای شناسایی ترکهای سطحی
- تست مغناطیسی (MT) برای مواد فرومغناطیس
- تستهای مخرب:
- تست کشش مطابق ASTM A370 برای بررسی استحکام
- تست خمش برای ارزیابی انعطافپذیری
- تست ضربه برای بررسی مقاومت در برابر شکستگی
- تستهای عملکردی:
- تست هیدرواستاتیک: 1.5 برابر فشار کاری
- تست پنوماتیک: برای کاربردهای گازی با فشار تا 1.2 برابر فشار کاری
- تست چرخهای: برای بررسی عمر خستگی (Fatigue Life) تا 10,000 سیکل
⚙️ نکات نصب و بهرهبرداری
- پیشگرمایش: برای مواد با ضخامت بالای 12mm (دمای پیشنهادی: 150-200°C برای کربن استیل، 100-150°C برای استیل ضدزنگ)
- روش جوشکاری:
- استفاده از الکترود E309L برای اتصال استیل ضدزنگ به کربن استیل
- جوشکاری TIG برای کاربردهای بهداشتی با دقت بالا
- جوشکاری MIG/MAG برای اتصالات بزرگ با سرعت بالا
- نصب:
- اطمینان از تراز بودن اتصالات برای جلوگیری از تنشهای اضافی
- استفاده از لنگرها (Anchors) و گایدها (Guides) برای کنترل حرکت
- رعایت حداقل فاصله بین اتصالات آکاردئونی (معمولاً 2 برابر قطر لوله)
- بازرسی پس از نصب:
- تست هیدرواستاتیک با فشار 1.5 برابر فشار کاری
- بازرسی بصری (Visual Inspection) برای بررسی ترک یا نشتی
- تست ارتعاش برای اطمینان از عملکرد در شرایط دینامیکی
- نگهداری:
- بررسی دورهای (هر 6 ماه) برای جلوگیری از خوردگی در محیطهای مرطوب
- تمیزکاری منظم برای کاربردهای بهداشتی
- تعویض پوششهای محافظ در صورت فرسودگی
📊 مقایسه با روشهای جایگزین
| پارامتر | اتصالات آکاردئونی | لولههای انعطافپذیر | اتصالات ثابت |
|---|---|---|---|
| جبران انبساط حرارتی | تا 200 میلیمتر | تا 50 میلیمتر | ندارد |
| کاهش ارتعاش | تا 90% | تا 60% | تا 10% |
| هزینه نصب | متوسط | بالا | پایین |
| عمر مفید | 20+ سال | 10-15 سال | 15-20 سال |
| مقاومت در برابر خوردگی | بالا (بسته به جنس) | متوسط | متوسط |
❓ سوالات متداول (FAQ)
- اتصالات آکاردئونی روتین برای چه نوع سیالاتی مناسب هستند؟
این اتصالات برای سیالات متنوعی مانند گاز، بخار، مایعات خورنده، سیالات بهداشتی، و آب فوق خالص (WFI) مناسب هستند و با انتخاب متریال مناسب (مانند استیل 316L یا اینکونل) میتوانند در شرایط سخت شیمیایی و دمایی کار کنند. - تفاوت اتصالات آکاردئونی محوری و یونیورسال چیست؟
اتصالات محوری فقط جابجایی در جهت محور لوله را جبران میکنند، در حالی که اتصالات یونیورسال قابلیت جبران جابجاییهای محوری، جانبی، و زاویهای را دارند. - آیا اتصالات آکاردئونی نیاز به نگهداری خاصی دارند؟
بله، بررسی دورهای (هر 6 ماه) برای جلوگیری از خوردگی و اطمینان از عملکرد صحیح توصیه میشود. برای کاربردهای بهداشتی، تمیزکاری منظم ضروری است. - چگونه میتوان اتصالات سفارشی سفارش داد؟
برای سفارش اتصالات با سایز، متریال، یا طراحی خاص، با تیم فروش ما تماس بگیرید یا از فرم سفارش آنلاین استفاده کنید. - مدت زمان تحویل اتصالات آکاردئونی چقدر است؟
برای سایزهای استاندارد، تحویل در 3-7 روز کاری و برای سفارشات سفارشی، 2-4 هفته (بسته به پیچیدگی طراحی) است.
📦 سفارش و استعلام قیمت
برای دریافت مشاوره فنی، استعلام قیمت بهروز، دانلود کاتالوگ، و ثبت سفارش اتصالات آکاردئونی روتین، با تیم فروش نوین فیدار اسپاد تماس بگیرید:
📞 شماره تماس: 021-88329389
📩 ایمیل: sales@nfspad-co.ir
🌐 فرم سفارش آنلاین: https://nfspad-co.ir/order-form
🚚 خدمات پس از فروش و ارسال
- ارسال سریع به سراسر ایران با بستهبندی ایمن (بستهبندی ضدضربه و ضدآب)
- ارائه گارانتی کیفیت 24 ماهه برای مصارف استاندارد
- مشاوره فنی رایگان برای انتخاب محصول مناسب و طراحی سیستم
- تضمین اصالت کالا با ارائه گواهینامههای استاندارد (مانند NACE MR0175، EJMA 10)
- امکان تأمین قطعات سفارشی با استفاده از نرمافزارهای طراحی CAESAR II و ANSYS
- خدمات تعمیر و بازسازی در محل برای پروژههای بزرگ
🔧 چرا نوین فیدار اسپاد؟
نوین فیدار اسپاد با بیش از 15 سال تجربه در تأمین اتصالات صنعتی و همکاری با تولیدکنندگان معتبر جهانی، شریک قابل اعتماد شما در پروژههای صنعتی است. ما متعهد به ارائه محصولاتی با کیفیت بالا، قیمت رقابتی، و خدمات مشتریان بینظیر هستیم.
- تأمین مستقیم از کارخانههای معتبر بینالمللی با گواهینامه ISO 9001
- تیم فنی متخصص برای پشتیبانی پروژههای بزرگ و پیچیده
- انبار مجهز در تهران برای تأمین فوری نیازهای مشتریان
- امکان تولید سفارشی با استانداردهای خاص (مانند API 5L، NACE)
- ارائه نقشههای اجرایی (P&ID) و خدمات شبیهسازی با نرمافزارهای CAESAR II و ANSYS
- تعهد به تحویل بهموقع و خدمات پس از فروش 24/7
🛠️ اتصالات آکاردئونی روتین با طراحی مهندسیشده و کیفیت برتر، راهحلی هوشمند برای مدیریت تنشهای حرارتی و مکانیکی در خطوط لوله. برای اطلاعات بیشتر و دریافت کاتالوگ، همین حالا با ما تماس بگیرید.
