🔧 کوپلینگ ساکتی صنعتی | راهحل مهندسی برای اتصال ایمن لولهها در سیستمهای فشار قوی

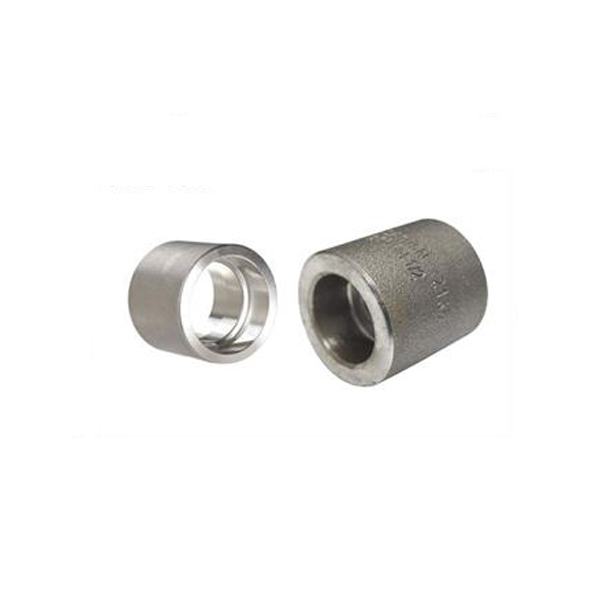

شرکت نوین فیدار اسپاد بهعنوان یکی از پیشگامان تأمین اتصالات صنعتی در ایران، انواع کوپلینگ ساکتی (Socket Weld Coupling) را با کیفیت برتر و مطابق با استانداردهای بینالمللی نظیر ASME B16.11، ASTM A105، ASTM A182، MSS-SP-83 و BS 3799 ارائه میدهد. این محصولات برای اتصال مستقیم دو لوله با قطر یکسان یا متفاوت در سیستمهای لولهکشی فشار قوی طراحی شدهاند و در صنایع حساس مانند نفت و گاز، پتروشیمی، صنایع شیمیایی، نیروگاهها، و سیستمهای بخار کاربرد دارند. کوپلینگ ساکتی با اتصال جوشی گوشه (Fillet Weld) به لولهها متصل شده و اتصالی ایمن، بدون نشتی، و مقاوم در برابر فشارهای بالا (تا 600 بار) فراهم میکند. این محصولات با طراحی فشرده، کاهش افت فشار (3-5% نسبت به روشهای رزوهای)، و عمر مفید بیش از 20 سال، گزینهای ایدهآل برای سیستمهای لولهکشی ثابت هستند که در آنها نشتی غیرقابل قبول است.
🌟 ویژگیهای کلیدی کوپلینگ ساکتی
- انواع طراحی: کوپلینگ کامل (Full Coupling)، کوپلینگ نیمه (Half Coupling)، کوپلینگ کاهنده (Reducing Coupling)
- جنس مواد: کربن استیل (ASTM A105, A106 Gr.B)، استیل ضدزنگ (AISI 304, 316L, ASTM A182 F316)، فولاد آلیاژی (A335 P11, P22)، داپلکس (UNS S31803, S32205)
- استاندارد تولید: ASME B16.11, ASTM A105, ASTM A182, MSS-SP-83, BS 3799
- سایزهای موجود: ⅛” تا 4″ (DN6 تا DN100)
- کلاس فشار: کلاس 3000، 6000، 9000
- اتصالات: جوشی ساکتی (Socket Weld) با جوش گوشه (Fillet Weld)
- دمای کاری: -60°C تا +600°C (بسته به جنس مواد)
- کاربرد سیال: گاز، بخار، مایعات خورنده، مواد شیمیایی خطرناک، سیالات با فشار بالا، آب فوق خالص (WFI)
- مزایا: کاهش افت فشار (3-5%)، نصب سریع و دقیق، مقاومت در برابر نشتی، طراحی فشرده، عمر مفید 20+ سال
🔍 مشخصات فنی کوپلینگ ساکتی
- نوع محصول: کوپلینگ ساکتی کامل، نیمه، و کاهنده
- سایز: ⅛” تا 4″ (DN6 تا DN100)
- کلاس فشار: 3000، 6000، 9000 (تا 600 بار)
- جنس مواد:
- کربن استیل: ASTM A105, A106 Gr.B
- استیل ضدزنگ: AISI 304, AISI 316L, ASTM A182 F316
- فولاد آلیاژی: ASTM A335 P11, P22, P91
- داپلکس: UNS S31803, S32205
- استاندارد طراحی: ASME B16.11, ASTM A105, ASTM A182, MSS-SP-83, BS 3799
- تلرانس ابعادی:
- قطر خارجی: ±0.5mm
- عمق سوکت: ±0.4mm
- ضخامت دیواره: +12.5%, -10%
- طول کلی: ±1mm
- پرداخت سطح:
- سندبلاست (SA 2.5) برای مصارف عمومی
- الکتروپولیش (Ra ≤ 0.8μm) برای کاربردهای بهداشتی
- پوشش گالوانیزه یا اپوکسی برای مقاومت در برابر خوردگی
- تست و بازرسی:
- تست غیرمخرب: رادیوگرافی (RT)، اولتراسونیک (UT)، تست نفوذ مایع (PT)، تست ذرات مغناطیسی (MT)
- تست مخرب: تست کشش (ASTM A370)، تست خمش، تست ضربه (Impact Test)
- تست هیدرواستاتیک: 1.5 برابر فشار کاری
- دمای کاری: -60°C تا +600°C (بسته به متریال)
- گواهینامهها: NACE MR0175 (برای کاربردهای دریایی)، ISO 9001:2015، PED 2014/68/EU
💲 لیست قیمت کوپلینگ ساکتی استیل 316L (کلاس 3000)
| سایز (اینچ) | نوع | وزن (kg) | قیمت واحد (تومان) |
|---|---|---|---|
| ½” (DN15) | کوپلینگ کامل | 0.10 | 300,000 |
| 1″ × ½” (DN25 × DN15) | کوپلینگ کاهنده | 0.20 | 450,000 |
| 1 ½” (DN40) | کوپلینگ کامل | 0.35 | 650,000 |
| 2″ × 1″ (DN50 × DN25) | کوپلینگ کاهنده | 0.50 | 900,000 |
| 3″ (DN80) | کوپلینگ کامل | 1.00 | 1,800,000 |
📊 لیست قیمت کوپلینگ ساکتی کربن استیل A105 (کلاس 3000)
| سایز (اینچ) | نوع | وزن (kg) | قیمت واحد (تومان) |
|---|---|---|---|
| ½” (DN15) | کوپلینگ کامل | 0.08 | 200,000 |
| 1″ × ½” (DN25 × DN15) | کوپلینگ کاهنده | 0.15 | 350,000 |
| 1 ½” (DN40) | کوپلینگ کامل | 0.30 | 500,000 |
| 2″ × 1″ (DN50 × DN25) | کوپلینگ کاهنده | 0.45 | 750,000 |
| 3″ (DN80) | کوپلینگ کامل | 0.90 | 1,500,000 |
🧾 نکات مهم درباره قیمتها:
- قیمتها برای مقادیر کم بوده و برای سفارشات عمده تخفیف ویژه اعمال میشود.
- قیمتها بدون احتساب مالیات بر ارزش افزوده و هزینه حمل میباشد.
- برای کوپلینگهای ساکتی با سایزهای خاص، مواد خاص (مانند داپلکس یا آلیاژهای ویژه)، یا کلاسهای فشار بالاتر، لطفاً استعلام قیمت کنید.
- قیمتها ممکن است با توجه به نوسانات بازار و نرخ ارز تغییر کنند.
- برای دریافت کاتالوگ و لیست قیمت بهروز، با تیم فروش تماس بگیرید.
🌐 کاربردهای کوپلینگ ساکتی
- صنایع نفت و گاز: اتصال لولهها در خطوط انتقال نفت خام، گاز طبیعی، و سیستمهای پالایشگاهی با فشار بالا
- صنایع پتروشیمی: اتصال خطوط انتقال سیالات خورنده و مواد شیمیایی در دماهای بالا
- صنایع شیمیایی: اتصال لولهها در سیستمهای انتقال مواد سمی، آتشزا، یا گرانقیمت که نشتی غیرقابل قبول است
- نیروگاهها: اتصال خطوط بخار، خنککننده، و سیستمهای انتقال سیالات با فشار بالا
- صنایع دریایی: اتصال خطوط لولهکشی در کشتیها و سکوهای نفتی با استاندارد NACE MR0175
- صنایع غذایی و دارویی: اتصال خطوط انتقال سیالات بهداشتی با کوپلینگهای استیل ضدزنگ (316L) و پرداخت الکتروپولیش
- صنایع آب و فاضلاب: اتصال لولهها در سیستمهای پمپاژ و تخلیه با فشار متوسط تا بالا
- تأسیسات صنعتی: اتصال خطوط گرمایش، سرمایش، و سیستمهای آتشنشانی
🔧 فرآیند تولید و کنترل کیفیت
مراحل تولید
- انتخاب مواد اولیه: استفاده از شمشهای فورجشده کربن استیل، استیل ضدزنگ، یا آلیاژهای خاص از تولیدکنندگان معتبر جهانی
- فورجینگ: فورج گرم برای ایجاد ساختار متراکم و مقاوم در برابر تنشهای مکانیکی
- ماشینکاری:
- ماشینکاری دقیق سوکت با دستگاههای CNC برای اطمینان از تلرانسهای ابعادی
- ایجاد ناحیه ذوزنقهای برای قرارگیری لوله در سوکت
- جوشکاری:
- جوشکاری TIG (GTAW) برای اتصال دقیق و بدون نشتی
- جوشکاری MIG برای کلاسهای فشار پایینتر
- جوشکاری گوشه (Fillet Weld) برای اتصال لوله به سوکت
- پرداخت سطح:
- سندبلاست (SA 2.5) برای مصارف عمومی
- الکتروپولیش (Ra ≤ 0.8μm) برای کاربردهای بهداشتی
- پوشش گالوانیزه یا اپوکسی برای مقاومت در برابر خوردگی
- مارکینگ: حک مشخصات (سایز، کلاس، جنس، استاندارد) مطابق با ASME B16.11
کنترل کیفیت
- تستهای غیرمخرب:
- رادیوگرافی (RT) برای بررسی کیفیت جوش
- تست اولتراسونیک (UT) برای تشخیص عیوب داخلی
- تست نفوذ مایع (PT) و ذرات مغناطیسی (MT) برای شناسایی ترکهای سطحی
- تستهای مخرب:
- تست کشش (ASTM A370) برای بررسی مقاومت کششی
- تست خمش برای ارزیابی انعطافپذیری
- تست ضربه (Impact Test) برای بررسی مقاومت در برابر شوک
- تست هیدرواستاتیک: انجام تست با فشار 1.5 برابر فشار کاری
- بازرسی ابعادی: استفاده از ابزارهای کالیبره برای اطمینان از تلرانسها
- گواهینامهها: ارائه گواهی مواد (MTR)، تست هیدرواستاتیک، و استانداردهای بینالمللی
⚙️ نکات نصب و بهرهبرداری
- پیشگرمایش: برای کوپلینگهای با ضخامت بیش از 8mm الزامی است (دمای پیشنهادی: 150-200°C برای کربن استیل، 100-150°C برای استیل ضدزنگ)
- روش جوشکاری:
- جوشکاری TIG (GTAW) برای اتصال دقیق و کاربردهای بهداشتی
- استفاده از الکترود E7018 برای کربن استیل و E316L برای استیل ضدزنگ
- جوشکاری گوشه (Fillet Weld) برای اتصال لوله به سوکت
- همترازی: اطمینان از قرارگیری صحیح لولهها در سوکت برای جلوگیری از تنشهای اضافی
- بازرسی پس از نصب:
- تست هیدرواستاتیک با فشار 1.5 برابر فشار کاری
- بازرسی بصری (Visual Inspection) برای بررسی ترک یا نشتی
- تست اولتراسونیک برای اطمینان از کیفیت جوش
- نگهداری:
- بررسی دورهای برای جلوگیری از خوردگی در محیطهای مرطوب یا خورنده
- استفاده از پوششهای محافظ در محیطهای دریایی
- شستشوی CIP برای کوپلینگهای بهداشتی
📊 مقایسه با روشهای جایگزین
| پارامتر | کوپلینگ ساکتی | کوپلینگ رزوهای | کوپلینگ جوشی بات ولد |
|---|---|---|---|
| افت فشار | 3-5% | 10-15% | 2-4% |
| هزینه نصب | متوسط | پایین | متوسط |
| عمر مفید | 20+ سال | 5-10 سال | 25+ سال |
| مقاومت در برابر نشتی | بسیار بالا | متوسط | بسیار بالا |
| مناسب برای فشار بالا | بله (تا 600 بار) | خیر | بله (تا 420 بار) |
❓ سوالات متداول
- تفاوت کوپلینگ ساکتی و کوپلینگ جوشی بات ولد چیست؟
کوپلینگ ساکتی با جوش گوشه (Fillet Weld) به لوله متصل میشود و برای لولههای با قطر کوچک (تا 4 اینچ) و فشارهای بالا مناسب است، در حالی که کوپلینگ بات ولد با جوش لب به لب برای سایزهای بزرگتر (تا 48 اینچ) استفاده میشود. - چه استانداردهایی برای کوپلینگ ساکتی استفاده میشود؟
استانداردهای اصلی شامل ASME B16.11، ASTM A105، ASTM A182، MSS-SP-83 و BS 3799 هستند که کیفیت و تلرانسهای ابعادی را تضمین میکنند. - آیا کوپلینگ ساکتی برای کاربردهای بهداشتی مناسب است؟
بله، کوپلینگهای استیل ضدزنگ (AISI 316L) با پرداخت الکتروپولیش (Ra ≤ 0.8μm) برای صنایع غذایی و دارویی ایدهآل هستند. - چگونه کوپلینگ ساکتی مناسب برای پروژه خود انتخاب کنیم؟
انتخاب کوپلینگ به عواملی مانند فشار کاری، دمای سیال، جنس لوله، و نوع اتصال بستگی دارد. تیم فنی نوین فیدار اسپاد مشاوره رایگان ارائه میدهد. - آیا کوپلینگ ساکتی برای سیستمهای قابل دمونتاژ مناسب است؟
خیر، کوپلینگ ساکتی برای سیستمهای ثابت طراحی شده و به دلیل جوشکاری، امکان دمونتاژ ندارد. برای سیستمهای قابل دمونتاژ، کوپلینگ رزوهای مناسبتر است. - تفاوت کوپلینگ کامل و کاهنده چیست؟
کوپلینگ کامل (Full Coupling) برای اتصال دو لوله با قطر یکسان استفاده میشود، در حالی که کوپلینگ کاهنده (Reducing Coupling) برای اتصال لولههایی با قطر متفاوت مناسب است.
📦 سفارش و استعلام قیمت
برای دریافت مشاوره فنی، استعلام قیمت بهروز، دانلود کاتالوگ، و ثبت سفارش کوپلینگ ساکتی، با تیم فروش نوین فیدار اسپاد تماس بگیرید:
📞 شماره تماس: 021-88329389
📩 ایمیل: sales@nfspad-co.ir
🌐 فرم سفارش آنلاین: https://nfspad-co.ir/order-form
🚚 خدمات پس از فروش و ارسال
- ارسال سریع به سراسر ایران با بستهبندی ایمن (کیسههای مقاوم یا پالتهای چوبی)
- ارائه گارانتی کیفیت 24 ماهه برای مصارف عمومی
- مشاوره فنی رایگان برای انتخاب محصول مناسب
- تضمین اصالت کالا با ارائه گواهینامههای استاندارد (مانند NACE MR0175، MTR)
- امکان تولید کوپلینگهای ساکتی سفارشی با مواد خاص یا کلاسهای فشار ویژه با استفاده از نرمافزارهای طراحی مانند CAESAR II و ANSYS
- خدمات بازرسی در محل و پشتیبانی فنی برای پروژههای بزرگ
🔧 چرا نوین فیدار اسپاد؟
نوین فیدار اسپاد با بیش از دو دهه تجربه در تأمین و تولید اتصالات صنعتی، شریک قابل اعتماد شما در پروژههای صنعتی است. ما با بهرهگیری از فناوریهای پیشرفته و همکاری با تولیدکنندگان معتبر جهانی، محصولاتی با کیفیت بالا و قیمت رقابتی ارائه میدهیم.
- تأمین مستقیم از کارخانههای معتبر بینالمللی و داخلی
- تیم مهندسی متخصص برای پشتیبانی پروژههای پیچیده
- انبار مجهز با موجودی گسترده برای تأمین فوری
- امکان تولید سفارشی با استانداردهای خاص (ASME, DIN, EN)
- ارائه نقشههای اجرایی (P&ID) و خدمات تعمیر و نگهداری در محل
- تعهد به رضایت مشتری با خدمات پس از فروش 24/7
🛠️ کوپلینگ ساکتی با طراحی مهندسیشده و کیفیت بینظیر، انتخابی ایدهآل برای اتصال ایمن و کارآمد لولهها در سیستمهای لولهکشی فشار قوی. برای اطلاعات بیشتر و دریافت کاتالوگ با ما تماس بگیرید.
